耐震压力表
- 价 格：
- 电议
- 型 号：
- YN-100
- 品牌/商标：
- 横川仪表
- 企业类型：
- 制造商
- 新旧程度：
- 全新
- 原产地：
- 江苏金湖
- 产品应用：
- 耐震压力表主要用于冶金、电力、石油、化工、轻工、机械等工业部门的压力检测。

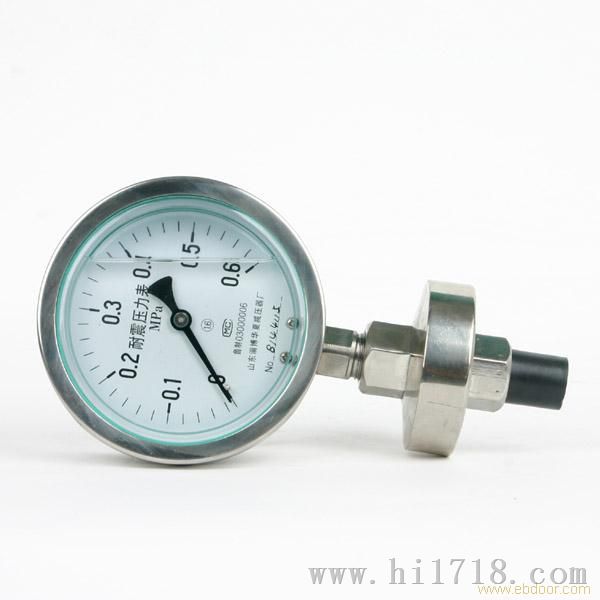

耐震压力表
压力仪表系列>>YN-100耐震压力表:
概述：
YN-100型耐震压力表能测气体、液体脉动压力的平均值，以克服介质强烈脉冲及环境震动对仪表带来的损害，确保读数的准确性。不锈钢耐震压力表的外壳用不锈钢材料制成（简称半钢），可在有腐蚀性、振动较大的恶劣环境中使用。
工作原理：
YN-100型耐震压力表依靠内部充满甘油（或硅油），装有缓冲螺钉等措施。以克服环境强烈震动和介质强烈脉动给压力表带来的损害，确保测量精度，因此本仪表适用于介质压力强烈脉冲和机械振动的场所，测量各种气体及液体的压力。
应用：
YN-100型耐震压力表适用于环境剧烈振动场所，可耐受介质的脉动，冲击及突然卸荷，仪表指示稳定清晰。广泛应用于机械、石油、化工、冶金、矿山、电力等部门，测量对铜和铜合金无腐蚀性介质的压力。
耐震压力表安装注意事项：
1、仪表使用环境温度为-40~70℃，相对湿度不大于80%，如偏离正常使用温度20±5℃时，须计入温度附加误差。
2、 仪表必须垂直安装，力求与测定点保持同一水平，如相差过高计入液柱所引起的附加误差，测量气体时可不必考虑。安装时将表壳后部防爆口阻塞，以免影响防爆性能。
3、仪表正常使用的测量范围：在静压下不超过测量上限的3/4，在波动下不应超过测量上限的2/3。在上述两种压力情况下大压力表测量都不应低于下限的1/3，测量真空时真空部分全部使用。
4、使用时如遇到仪表指针失灵或内部机件松动、不能正常工作等故障时应进行检修，或联系生产厂家维修。
5、仪表应避免震动和碰撞，以免损坏。
耐震压力表技术参数：
| 型号 | 结构形式 | 精确度% | 测量范围 MPa |
| YN-50Z | 轴向无边 | ±2.5 | -0.1～0；-0.1～0.06；-0.1～0.15；-0.1～0.3；-0.1～0.5；-0.1～0.9；-0.1～1.5；-0.1～2.4；0～0.1；0～0.16；0～0.25；0～0.4；0～0.6；0～1.0；0～1.6；0～2.5；0～4；0～6；0～10；0～16；0～25；0～40；0～60；0～100； |
| YN-60 YN-60T YN-60Z YN-60ZQ | 径向无边 径向带后边 轴向无边 轴向带前边 | ||
| YN-75YN-75TYN-75ZYN-75ZQ | 径向无边 径向带后边 轴向无边 轴向带前边 | ||
| YN-100 YN-100T YN-100Z YN-100ZQ | 径向无边 径向带后边 轴向无边 轴向带前边 | ±1.6 | |
| YN-150 YN-150T YN-150Z YN-150ZQ | 径向无边 径向带后边 轴向无边 轴向带前边 | ||
| 注：轴向可按要求带方形前边。 | |||
使用工作温度：-5℃~55℃；-25℃~55℃
使用工作环境振动频率不大于25Hz，振幅不大于1mm
仪表执行标准：Q/320211 DGH01-2003
使用工作温度：-5℃~55℃；-25℃~55℃
使用工作环境振动频率不大于25Hz，振幅不大于1mm
仪表执行标准：Q/320211 DGH01-2003
耐震压力表型号命名：
外形尺寸：
| 型号 | 外形尺寸 mm | ||||||
| A | B | ||||||
