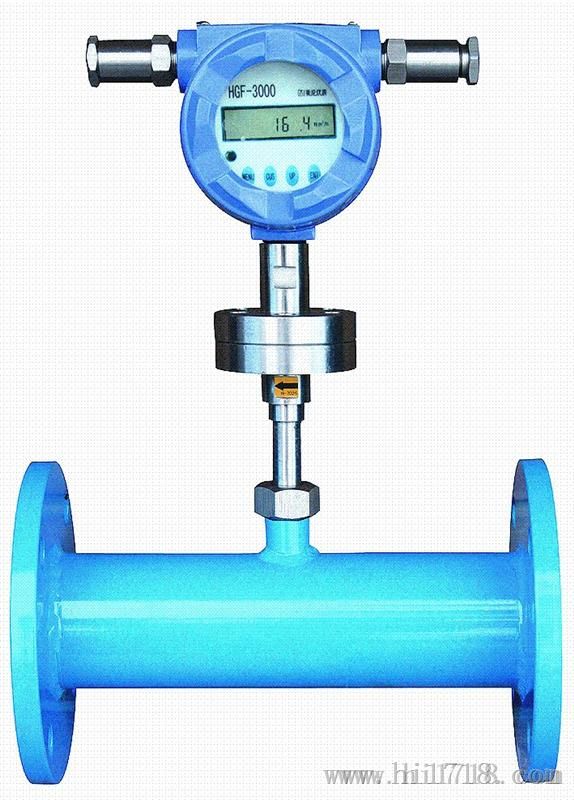

热式气体质量流量计

流量仪表系列>>HC-LQC/G热式气体质量流量计：

概述：

HC-LQC/G型热式气体质量流量计广泛用于钢铁厂、焦化厂、石油、化工、热力、医疗、热电厂、环保等行业。 热式气体质量流量计是真正的直接式质量流量计，用户不必对压力温度进行补偿。仪表无可动部件，压力损失小，量程比宽，精确度高、可靠性高，安装简单，操作方便。

热式气体质量流量计主要特点： 1、可靠性高； 2、无活动部件； 3、无须温、压补偿； 4、重复性好； 5、响应速度快； 6、测量精度高 。

工作原理：

HC-LQC/G型热式气体质量流量计是利用热传导技术为基础，实现气体质量流量的测量。流量计的测量探头带有两个铂电阻传感元件。它们被置于流体中，其中一个通过加热功率P，使其温度升至T 1,另一个不加热，用于监测介质温度，设为T2 。于是两个传感元件之间产生了温差△T=T1-T 2。在流量为零时，△T，随着质量流量Q的增大，传感元件T 1的热量被带走，T1下降，△T减小。故上述加热功率P、温差△T与质量流量Q之间将会产生一定的关系。可用下式表示：P/ΔT=K1+K2F（Q）K3（1）上式中K1、K2 、K3是与气体物理性质有关的常数。 从上式可看出通过测量加热功率P，温差△T的变化即可求得质量流量Q。为使问题简化，实际工作中是将加热功率P或温差△T中一个保持不变。前者称为恒功率式，后者称为恒温差式。对于HC-LQ型热式气体质量流量计，根据不同的要求而选其中的一种方式工作。

热式气体质量流量计流量参数：1、材料:不锈钢 ；2、测量介质:各种气体（乙炔气除外）； 3、 流量（速）范围：SD-LQC型（插入式）：0～60Nm/s或0～90Nm/s 。HC-LQG型（管道式）：DN10     0～16Nm3/h     DN15    0～36Nm 3/h； DN20A   0～65Nm3/h      DN20    0～110Nm 3/h； DN25A   0～100Nm3/h     DN25    0～156Nm 3/h ；DN40     0～280Nm3/h     DN50    0～500Nm 3/h ；DN80     0～1000Nm3/h    DN100   0～1750Nm 3/h。 注1:以上流量（速）范围是对空气而言，对其它气体有所变化。 注2:以上流量（速）的标准状态为20℃、101.33kPa。

主要技术参数：1、 流量测量准确度:±（1％R+0.5％F·S）； 2、 工作温度范围:-10℃～+100℃或-10℃～+200℃（高于200℃可与本厂联系）； 3、 工作压力范围:插入式1.6MPa;管道式4.0MPa （插入式的压力范围大于1.6MPa可与本厂联系；4、供电电源:24VCD±10％,250mA;220VAC可选； 5、 输出信号:4～20mA（流量），4～20mA（温度）。 负载:500Ω 注:温度4～20mA输出信号属附加功能，主要用于对烟道气的温度监测。 6、防爆等级:ExdⅡCT3（乙炔除外） ；7、通讯:用户要求RS-485通讯功能可与本厂联系； 8、流量积算仪:HLX-01 ；9、环境温度:-10℃～+40℃ ；10、供电电源:24VCD±10％,250mA;220VAC可选； 11、输出信号:4～20mA线性（流量）；12、显示位数:瞬时流量5位，累计流量12位 。

热式气体质量流量计分类说明：

仪表分插入式与管道式，按连接方式和口径大小还可细分，具体如下：1、HC-LQC-1插入式基型 ；2、-LQC-2插入式法兰连接型【烟道气流量（速）计】； 3、LQC-3插入式卡套（3/4″NPT）连接型； 4、LQC-4插入式卡套+球阀连接型 ；5、LQC-5插入式密封体+球阀连接型 ；6、LQG-1管道式（DN40、DN50、DN80、DN100） ；7、LQG-2管道式（DN20、DN25） ；8、-LQG-3管道式（DN10、DN15、DN20A、DN25A） ；

应用介质范围：

1、工业管道中气体质量流量测量； 2、烟囱排出的烟气流量（速）测量（CEMS）； 3、钢铁厂中煤气、空气、氧气、氮气流量测量； 4、水泥、卷烟、玻璃厂生产过程中气体流量测量； 5、制气行业中空气、氧气、氮气流量测量 ；6、半导体芯片制作过程中气体流量测量 ；7、加热通风和空调系统中的气体流量（速）测量 ；8、矿井下通风或排风系统中流量（速）实时检测 ；9、燃气过程中空气流量测量； 10、煅烧炉烟道气流量测量； 11、污水处理中曝气和氯气流量的测量； 12、溶剂回收系统中气体流量测量； 13、天然气、火炬气、氢气等气体流量测量； 14、啤酒生产过程中二氧化碳气体流量测量 ；15、燃煤锅炉中燃烧气体流量测量 ；16、压缩空气流量测量。

热式气体质量流量计量程上下限的确定：
1、下限的确定：因为热式气体质量流量计对低流速敏感，可测量0.05m/s流速，所以在选型中不需考虑下限；
2、上限的确定：主要由工艺流程设计值确定，一般仪表上限高于设计上限20%左右，以提高容错率；
3、混合气体量程：对于混合气体，用户应给出标方密度和摩尔比值（各种成分占总量的百分比），然后由厂家确定量程。一般采用空气或氮气标定，然后通过仪表转换系数修正；
声明：
量程选择上限受到设备条件限制，高上限采购前请与厂家确定技术明细。
安装方式选择：
1、建议：管径≤?100时，选择管道式安装；
管径＞?100时，选择插入式安装。
2、如果现场管道已安装好，有没有安装法兰，只能选择插
