螺旋转子流量计

流量仪表系列>>HC-LUS螺旋转子流量计:

 概述：

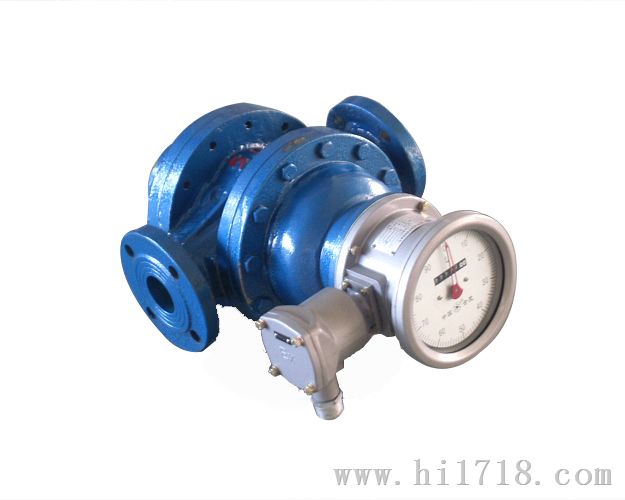

HC-LUS型螺旋转子流量计（以下简称流量计）是一种设计独特、经过精密加工装配的新型容积式流量计。一对螺旋转子是计量腔体内的运动体，起到分割、测算、运送和排泄被测液体的作用。该型号流量计在结构上增加了定位齿轮，使两只转子间在转动时达到彼此互不接触。该流量计工作时运转平稳、噪音低、磨损少、准确度高，粘度适应性强，可以允许被测液体中的微细颗粒通过，从而不易卡表。该流量计经过化学镀镍处理，因此具有防腐、耐磨的特性，可代替不锈钢材质的流量计。

广泛应用：

HC-LUS型螺旋转子流量计是用于管道中液体流量的测量和控制的精密仪表。广泛应用于石油、化工、冶金、电力、交通、船舶、油库、码头、槽罐车等部门，特别适用于原油、精炼油、轻烃等工业液体的计量流量计可现场指示，字码直接读数并可配发讯器，输出电脉冲信号，远传到二次仪表或计算机，组成自动控制、自动检测和数据处理等系统。

工作原理：

HC-LUS型螺旋转子流量计对流体流量的测定是在计量腔体内完成的。一对螺旋转子在液体的压力下转动，转子与计量腔壁间形成的封闭空间（图阴影部分）每回转一次排出8倍阴影体积。因此根据这一关系，只要计量转子回转的次数，即可计算出流量累积量，根据每秒的转数，即可测出瞬时流量。如下图所示，该流量计通过一对回转的特殊螺旋转子，直接测量液体流量的容积。

螺旋转子流量计的主要特点：

1、适用于稀油、轻质油、稠油、含砂量大、含水量大的原油，被测量液体的粘度范围大。
2、流量计通过的液体流量大，流量是同通径普通容积表的二倍左右。
3、使用寿命长，准确度高，可靠性强。
4、压内损失极小。
5、有线远传最长距离为1000米，脉冲信号输出N=0.1L（一个脉冲为1N），可直接与计算机联网。
6、本安防爆IaⅡCT6（本质安全型）；隔爆dⅡBT6（隔爆型）；防护IP56。

螺旋转子流量计的技术性能：

1、可测液体 石油、石油产品、化工介质等；
2、公称通径（mm） 10、15、25、40、50、80、100、150、200、250、300 ；
3、准确度（%） 0.1、0.2、0.5；
4、压力损失  0.4-3 mPa.s时<40KPa；
5、工作压力（MPa） 1.6、2.5、4.0、6.3；
6、温度范围（℃）  -20～+60、-20～+120、+100～+200、+150～+250；
7、防护等级  IP65；
8、环境温度（ -30～+70℃）；
9、介质粘度（0.32～1000mPa.smPa.s）；

螺旋转子流量计的安装要求：

1、由于采用单壳体结构，压力不高于2.0MPa，因此高压长输管道不宜使用。
2、非连续使用场合再次使用时，必须从排气孔排净计量腔内空气，以防止产生气穴而导致计量误差增大和石墨轴承损坏。
3、转子间隙不高于0.2μm，且介质在计量腔内行程较长，对计量介质纯净度要求比其它容积式流量计高，需使用不低于40目的不锈钢滤网并定期清洗。转子为铸铁材料，介质含水率要求不高于5%，否则会产生锈蚀，影响使用。

公称通径及流量范围。
