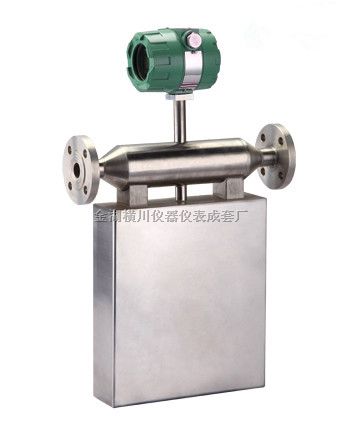

低温型质量流量计

产品介绍

HKC系列科里奥利质量流量计是流量计中精度、重复性的产品，采用的是先进的科氏力传感器，使用单台科氏力质量流量计就可直接测量质量流量、介质密度、温度，让用户更直接了解 流体的运行过程。

【科里奥利质量流量计产品参数】
产品名称：质量流量计，科里奥利质量流量计
适用介质：液体（如：纯水、柴油、汽油等）
口　　径：DN3～DN100mm
公称压力：0.6～10MPa
工况温度：-200～+40℃（低温型），-20～+500℃（高温型），更高温度与工厂定制
精　    度：±0.2%FS
量 程 比：1：10（更宽量程请与厂家联系）
壳体材质：不锈钢
供电方式：外供24VDC
输出信号：4～20mA二线制；脉冲0～1000HZ；RS485
防护等级：IP65
防爆标志：本安型ExiallCT4；隔爆型ExdllCT4
表头显示：累积流量；瞬时流量；介质密度；介质温度
连接方式：螺纹连接(DN3-10mm)、法兰连接(DN15-100mm)。


【科氏力质量流量计优缺点】
质量流量计优点
科里奥利质量流量计直接测量质量流量，有很高的测量精确度。
可测量流体范围广泛，包括高粘度液的各种液体、含有固形物的浆液、含有微量气体的液体、有足够密度的中高压气体。
测量管的振动幅小，可视作非活动件，测量管路内无阻碍件和活动件。
对应对迎流流速分布不敏感，因而无上下游直管段要求。
测量值对流体粘度不敏感，流体密度变化对测量值得值的影响微小。
可做多参数测量，如同期测量密度，并由此派生出测量溶液中溶质所含的浓度。

质量流量计缺点
科里奥利质量流量计零点不稳定形成零点漂移，影响其精确度的进一步提高，使得许多型号仪表只得采用将总误差分为基本误差和零点不稳定度量两部分。
科里奥利质量流量计不能用于测量低密度介质和低压气体；液体中含气量超过某一限制（按型号而异）会显着著影响测量值。
科里奥利质量流量计对外界振动干扰较为敏感，为防止管道振动影响，大部分型号科里奥利质量流量计的流量传感器安装固定要求较高。
不能用于较大管径，目前尚局限于150（200）mm以下。
测量管内壁磨损腐蚀或沉积结垢会影响测量精确度，尤其对薄壁管测量管的科里奥利质量流量计更为显着。
压力损失较大，与容积式仪表相当，有些型号科里奥利质量流量计甚至比容积式仪表大100%。
大部分型号科里奥利质量流量计重量和体积较大。
价格昂贵。国外价格5000 ～10000美元一套，约为同口径电磁流量计的2 ～5倍；国内价格约为电磁流量计的2～ 8倍。

【质量流量计型号说明】

HCLK-□□□□ □□□□□□□□　
┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈
　   │　    │ │ │ │ │ │ │ └ 传感器材质：S-不锈钢 H-哈C合金 T-钛 E-其他材质
　   │　    │ │ │ │ │ │ └─ 壳体材质：S-不锈钢 T-特殊材料
　   │　    │ │ │ │ │ └── 防爆标识：A-本安型 D-隔爆型
　   │　    │ │ │ │ └─── 输出形式：I-4~20mA P-脉冲 H-HART输出 R-485输出
　   │　    │ │ │ │                   K-开关量
　   │　    │ │ │ └──── 介质温度：C-常温型(-30~80℃)  Z-中温型(80~300℃)
　   │　    │ │ │                       G-高温型(300~450℃) D-低温型(-200~60℃)
　   │       │ │ └───── 压力等级：C-1.6MPa E-2.5MPa F-4.0MPa H-6.3MPa K-15MPa
　   │　    │ └────── 介质类型：G-气体 L-液体 S-蒸汽
　   │　    └─────── 连接方式：F-法兰管道式 C-插入式 D-对夹式
　   │                                 U-在线拆装式 L-管锥螺纹式  E-其他
　   └───────── 公称通径(mm)

选型说明
HC-CMF-015FLCCIDSS含义为：HC系列科氏力质量流量计，公称通径15mm，连接方式为法兰管道式，介质为液体，法兰公称压力1.6Mpa，温度为常温，4~20mA电流输出，隔爆型，壳体为不锈钢，传感器材质为不锈钢

【科里奥利质量流量计的安装调试要求】

 1、流量计的安装  为隔离管道振动影响仪表，有时候传感器与管道之间要介以柔性管连接，而柔性管与传感器之间又要一段有支撑件分别固定的刚性直管。安装设计时尽可能使其有长的使用寿命，为除去过早磨损和产生测量误差的固形物和夹杂气体，按流体和管道条件在传感器上游装过滤器或气体分离等保护装置。若希望能在现场在线校准仪表，应考虑引流连接口和阀，以及相应的空间。   a、流量传感器安装姿势和位置  流量传感器测量管内残留固形物、结垢、潴留气体等均将影响测量精度。一般说装于自下而上流动的垂直管道较为理想；但对于非直形测量管科里奥利质量流量计装在垂直管道还是水平管上。取决于管道振动状况和应用条件。安装位置必须使测量管内充满液体，例如水平管道上流体流过科里奥利质量流量计后直接放如入容器而无背压，测量管往往不能充满，会使输出信号激烈波动。   b、截止阀和控制阀的安装  为使调零时没有流动，科里奥利质量流量计上下游设置截止阀，并保证无泄漏。控制阀应装在科里奥利质量流量计下游，科里奥利质量流量计保持尽可能高的静压，以防止发生气蚀和闪蒸（fIashing）。   c、脉动和振动  为勿使流程中发生的和外部的机械振动影响科里奥利质量流量计，向我厂询问所提供科里奥利质量流量计的共振频率范围，以判断现场脉动或振动频率是否接近科里奥利质量流量计的共振频率。

亦可向我厂提供现场振动状况咨询是否需要采取下列措施，如:1）设置脉动衰减器，2）设置振动衰减器或柔性连接管，3）特殊的流量传感器的夹装固定设备，等等。   d、防止科里奥利质量流量计间相互影响  同一型号两台科里奥利质量流量计串联安装，或多台科里奥利质量流量计接近地并行（或并联）安装，尤其装在同一支撑台架时，测量管振动会使各科里奥利质量流量计间相互影响，产生干扰而引起异常振动，严重时使仪表无法工<
