饮用水超声波流量计

概述：

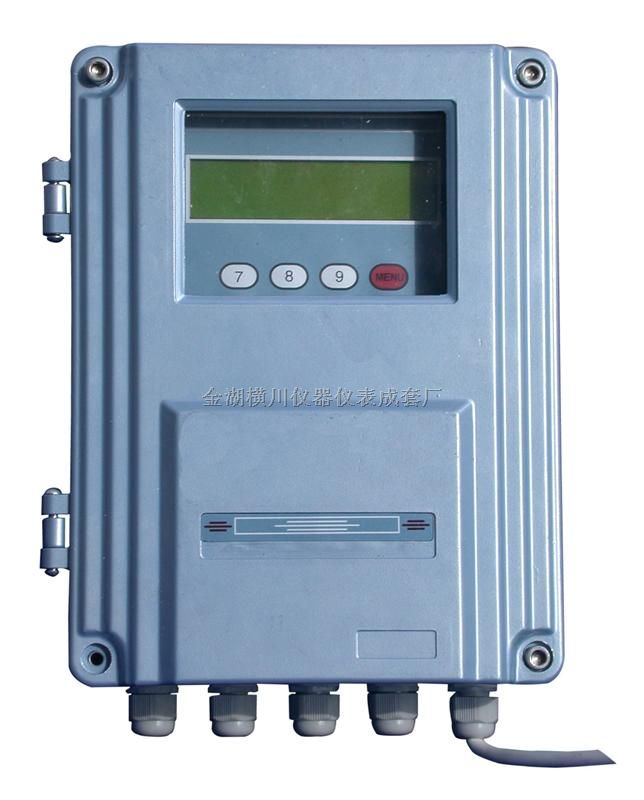

HC-100F型超声波流量计基本配置为主机（显示器）+ 传感器（外敷或插入） 主机有标准壁挂式、盘装式和防爆式等可选传感器分为外夹式传感器和插入式传感器；外夹式传感器特点是在不希望破坏管道的应用场合，安装操作简单无须任何施工，外夹式传感器的安装是将两只传感器外敷在管道外壁，不与被测流体接触。传感器表面与管道外壁之间涂有藕合剂（凡士林），传感器用专用绑具（出厂配备）捆绑在管道上。

插入式传感器特点是运行稳定，插入式传感器的安装是在管道上开一个直径20mm的孔，把传感器固定到管道开孔上，让传感器的声契部分和被测液体接触，我公司研发的专利技术可以使插入传感器在线不停水安装，具有维护方便，耐腐蚀、长寿命等特点。

工作原理：

应用范围：

HC-100F型超声波流量计可以测量流体是水、海水、或油、浆液之类的均匀液体，导电或非导电，有腐蚀性或无腐蚀性液体均可测量。HC-100F系列广泛应用于工业现场中各 种液体的在线流量计量，该款产品主机分为标准壁挂型、标准盘装型、壁挂防爆型，传感器分为外缚式、插入式、管段式等，以满足用户不同现场的使用需要。

超声波流量计主要特点：

1、 高可靠性，高性能，适用性好，全中文显示。
2、日、月、年流量累积功能，可记录前64个运行天、前64个运行月、前5个运行年的累积流量。
3、上、断电管理功能，可记录前64次上、断电时间及流量，可进行人工或自动补偿减少流量损失。
4、有效地克服管壁对超声波信号的衰减和粗糙的管道内表面对超声波信号的散射，从面减少超声波信号的能量消耗。
5、提高了流量测量的准确度，特别适合管道的流量测量。
6、独特的带压拆卸、不影响正常生产，随时完成在线更换与检修。

超声波流量计主要技术指标：
1、测量液体： 水，海水，碱等单一流体，浊度小于10000ppm，粒径小于1mm；
2、管道材料： 钢，铸铁，PVC管材等超声波可穿透的满管，质地致密，无严重腐蚀结垢，允许薄层质密衬里；
3、管衬材料： 橡胶，环氧沥青，玻璃钢，砂浆等，或无衬里；
4、管径范围： DN15mm~6000mm，插入式传感器适用管经DN25mm~6000mm；
5、流速范围： -32m/s~0~+32m/s,双向流；
6、准 确 度： ±1.0%显示值（标准条件下）。配置插入式传感器准确度可达0.5%；
7、线 性 度： 0.5%；
8、信号输出： 4-20mA或0-20mA     RS-485；
9、传 感 器： 分为外夹式和插入式。标准配置为外夹式。插入式传感器工作压力3MPa；
10、直管段长： 上游>10D，下游>5D 距泵出口>30D（D:管径）；
11、显示方式： 2*20字符液晶显示，带LED背光；
12、防护等级： IP65；
13、防爆等级： ExdⅡBT4；
14、电    源： AC220V、DC8~36V或AC7~30V；
15、环境温/湿度： 主机-20℃~+80℃;传感器-20℃~+80℃或-20℃~+160℃可选，传感器可浸水工作，水深小于2m。

超声波流量计选型表：
