压力变送器
- 价 格：
- 电议
- 型 号：
- HC-3051GP
- 品牌/商标：
- 横川
- 企业类型：
- 制造商
- 新旧程度：
- 全新
- 原产地：
- 江苏金湖
- 产品特点：
- 该产品具有设计原理先进、品种规格齐全、安装使用简便等特点
产品介绍

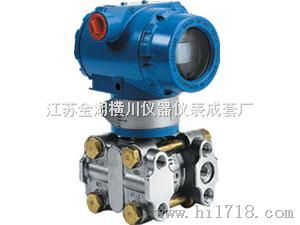

压力变送器
压力仪表系列>>HC3051GP压力变送器：
概述：
HC3051GP型压力变送器是引进国外先进技术和设备生产的新型变送器，关键原材料，元器件和零部件均源自进口，整机经过严格组装和测试，该产品具有设计原理先进、品种规格齐全、安装使用简便等特点。由于外观上完全融合了目前国内最为流行，为适合国内自动化水平的不断提高和发展。
工作原理：
HC3051GP型压力变送器测量原理是被测介质的两种压力通入高、低两压力室，作用在元件（即敏感元件）的两侧隔离膜片上，通过隔离片和元件内的填充液传送到测量膜片两侧。压力变送器是由测量膜片与两侧绝缘片上的电极各组成一个电容器。当两侧压力不一致时，致使测量膜片产生位移，其位移量和压力差成正比，故两侧电容量就不等，通过振荡和解调环节，转换成与压力成正比的信号。
用途：
HC3051GP型压力变送器主要用于测量气体、液体和蒸汽的压力、负压和压力等参数，然后将其转换成4-20mA.DC信号输出。它可以测量排气系统、蒸馏塔、蒸发器和结晶器等的压力。 压力变送器技术参数：1、使用对象：液体、气体和蒸气；2、测量范围：0-0.08kPa至0-40MPa；
3、输出信号：4~20mA DC （特殊可为四线制）；220V AC供电，0~10mA DC输出；
4、供电电源：12~45V DC，一般为24V DC；
5、负载特性：与供电电源有关，在某一电源电压时带负载能力；负载阻抗RL与电源电压Vs关系式为：RL≤50（Vs-12）；
6、指示表：指针式线性指示0~100%刻度以及LCD液晶式显示；
7、防爆等级： a：隔爆型（Exd ⅡBT5或Exd ⅡCT6）； b：本安型（ Exia ⅡCT6或Ex ib ⅡCT6）；
8、量程和零点：外部连续可调；
9、正负迁移：零点经过正迁移或负迁移后，量程、测量范围的上限值和下限值的值，均不能超过测量范围上限的100%。正迁移量为最小调校量程的500%；负迁移量为最小调校量程 的600%；
10、温度范围：工作温度范围：－20~+88℃。
压力变送器功能特点：1、超级的测量性能，用于压力、差压、液位、流量测量；
2、数字精度：+（-）0.05%；
3、稳定性：0.25% 60个月；
4、量程比：100：1；
5、测量速率：0.2S；
6、小型化（2.4kg）全不锈钢法兰，易于安装；
7、过程连接与其它产品兼容，实现测量；
8、世界上采用H合金护套的传感器（专利技术），实现了优良的冷、热稳定性；
9、采用16位计算机的智能变送器；
10、标准4-20mA，带有基于HART协议的数字信号，远程操控支持向现场总线与基于现场控制的技术的升级。
安装要求及注意事项：
1、安装前请仔细阅读产品使用说明书，并核对产品的相关信息。
2、变送器应安装于通风、干燥、无蚀、阴凉处，如露天安装应加防护罩，避免阳光照射和雨淋，避免变送器性能降低或出现故障。
3、变送器属精密仪器，安装时忌强力冲击、摔打。
4、按接线图正确连接。
5、注意保护变送器引出电缆。在工业现场使用时，建议使用金属管保护或者架空。切勿松动电缆引出端的密封螺帽，避免潮气进入。
HC3051GP型压力变送器选型表：| 无 | S | 代号 | 测量范围 | ||||
| 模拟型 | 智能型 | HC3051GP-12 | 0-0.25～1.5kPa | ||||
| HC3051GP-13 | 0-1.2～7.2kPa | ||||||
| HC3051GP-14 | 0-6～36kPa | ||||||
| HC3051GP-15 | 0-30～180kPa | ||||||
| HC3051GP-16 | 0-160～1000kPa | ||||||
| HC3051GP-17 | 0-400～2500kPa | ||||||
| HC3051GP-18 | 0-1600～10000kPa | ||||||
| HC3051GP-19 | 0-4000～25000kPa | ||||||
| HC3051GP-10 | 0-7000～40000kPa | ||||||
| 代号 | 结 构 材 料 | ||||||
| 法兰接头 | 排气/排液阀 | 隔离膜片 | 灌充液体 | ||||
| F22 | 316不锈钢 | 316不锈钢 | 316不锈钢 | 硅油 | |||
