铸铁椭圆齿轮流量计

流量仪表系列>>HC-LCA铸铁椭圆齿轮流量计:

概述：

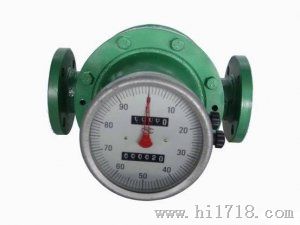

HC-LCA型铸铁椭圆齿轮流量计由装有一对椭圆齿轮转子的计量室、密封联轴器和计数机构组成。椭圆齿轮流量计是现场累计仪表，具有结构简单、使用可靠，精度高，压力损失小，受液体粘度变化的影响较小，量程范围大，安装方便等优点。

广泛应用：

HC-LCA型铸铁椭圆齿轮流量计是用来计量在一定压力下充满管道的液体流量。它具有结构简单，使用可靠，准确度高，对进出口管道内的流场无特殊要求，被测介质的粘度范围和流量范围都很宽广等特点。广泛用于石油、化工、医药、交通、食品等工业及商业部门的液体流量检测。LC系列椭圆齿轮流量计还广泛用于船舶的燃油计量。

工作原理：

HC-LCA型铸铁椭圆齿轮流量计是液体在流量计种流动，在进出口两端会形成差压，在流量计种的椭圆齿轮在轴上不停的旋转，齿轮间的空隙将充满液体，液体随齿轮的旋转被排出，齿轮的转数和流量值成正比关系，测出椭圆齿轮的转数即可得到流量值。

主要功能：

HC-LCA型铸铁椭圆齿轮流量计流量信号（即椭圆齿轮的旋转速度n）的显示，有就地显示和远传显示两种。
就地显示将齿轮的转动通过一系列的减速及调整转速比机构之后，直接与仪表面板上的指示针相连，并经过机械式计数器进行总量的显示。
远传显示主要是通过减速后的齿轮带动磁铁旋转，使得弹簧继电器的触点以与磁铁相同的旋转频率同步地闭合或断开，从而发出一个个电脉冲远传给另一显示仪。

铸铁椭圆齿轮流量计特点：
1、流量测量与流体的流动状态无关，这是因为椭圆齿轮流量计是依靠被测介质的压头推动椭圆齿轮旋转而进行计量的。

2、粘度愈大的介质，从齿轮和计量空间隙中泄漏出去的泄漏量愈小，因此核测介质的粘皮愈大，泄漏误差愈小，对测量愈有利。

3、计量精度高，适用于高粘度介质流量的测量，但不适用于含有固体颗粒的流体（固体颗粒会将齿轮卡死，以致无法测量流量）。如果被测液体介质中夹杂有气体时，也会引起测量误差。

铸铁椭圆齿轮流量计技术参数：

1、本安防爆：ExiaⅡCTSdⅡBT4 ；

2、连接方式：法兰连接:DN10～DN200；

3、安装方式：水平、垂直；

4、口径系列：DN10，15，20，25，40，50，80，100；

5、压力损失：≤0.1MPa；

6、精度等级：普通型0.5级，高精度0.2级；

7、介质压力：普通型1.6MPa,高压型3.2MPa ；

8、粘度范围：普通型0.6～200mpa.s；

     高粘度200～1000mpa.s ；

9、介质温度：普通型＜120℃，高压型＜200℃ ；

10、表体材质：铸铁、铸钢、不锈钢等；

安装尺寸要求：
