不锈钢膜片压力表
- 价 格：
- 电议
- 型 号：
- YPF-100
- 品牌/商标：
- 横川
- 企业类型：
- 制造商
- 新旧程度：
- 全新
- 原产地：
- 江苏金湖

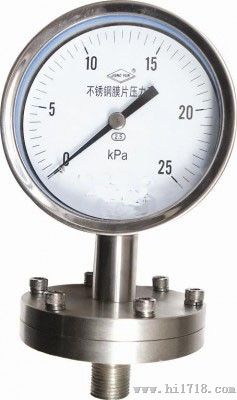

不锈钢膜片压力表
压力仪表系列>>YPF-100B不锈钢膜片压力表：
概述：
YP-100B型不锈钢膜片压力表由测量系统（包括接头. 法兰 膜片）传动机构\指示装置和外壳组成。在被测压介质的压力作用下. 仪表的弹性元件（膜片）产生与压力大小成正比的弹性一位移，借助连杆经传动机构放大，由指示装置被测压力值。
用途说明：
YP-100B型不锈钢膜片压力表用于测量有一定腐蚀性.粘稠介质和非结晶或非凝固的各种流体介质的压力或负压;可根据测量对耐腐蚀性能的不同要求而选用不同材料的膜片；外壳用不锈钢材料的仪表；可在工作环境恶劣的情况下使用。
结构原理：
YP-100B型不锈钢膜片压力表的作用原理是基于弹性元件（测量系统上膜片）变形。膜片压力表在被测介质的压力作用下，迫使膜片产生相应的弹性变形---位移，借助连杆组经传动机构的传动并予放大，由固定于齿轮上的指针逐将被测值在度盘上指示出来。
不锈钢膜片压力表技术参数：
1、仪表执行标准：Q/320211 DGH07-2001；
2、仪表外壳防护等级：IP64；
3、耐震膜片压力表及耐腐耐震膜片压力表的抗工作环境性能为GB4439所规定的V.H.4级；
4、使用工作温度：膜片压力表、耐腐膜片压力表-40℃~70℃；
5、耐震膜片压力表、耐腐耐震膜片压力表：灌充液为甘油时-5℃~55℃，灌充液为硅油时-25~55℃。
| 型号 | 名称 | 外形尺寸 | 测量范围 | 精确度% |
| YP-100L YP-150L | 膜片压力表 | 图一 （表一） | 0-0.06;0-0.1;0-0.16;0-0.25;0-0.4; | ± 2.5 |
| YP-100F YP-150F | 法兰膜片压力表 | 图二 （表二） | ||
| YP-100L-F YP-150L-F | 耐腐膜片压力表 | 图一 （表一） | ||
| YP-100F-F YP-150F-F | 法兰连接耐腐膜片压力表 | 图二 （表二） | ||
| YP-100L-Z YP-150L-Z | 耐震膜片压力表 | 图一 （表一） | ||
| YP-100L-FZ YP-150L-FZ | 耐腐耐震膜片压力表 | 图一 （表一） | ||
| YP-100L1-F YP-150L1-F | 耐腐膜片微压表 | 图一 （表一） | 0-1.6;0-2.5;0-4;0-6;0-10;0-16;0-25;0-40;0-60; | |
| YP-100F1-F YP-150F1-F | 法兰连接耐腐膜片微压表 | 图三 （表三） |
不锈钢膜片压力表外形尺寸：<
