隔膜压力表

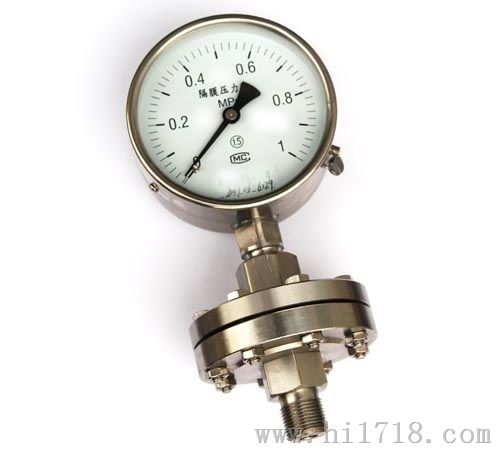

压力仪表系列>>YTP-100ML/MF隔膜压力表：

广泛应用：

 YTP-100ML/MF型隔膜压力表是耐腐蚀隔膜压力表主要用于染化、制碱、化纤、合成纤维、石油化工、烷基苯日、用化工染化、制药、食品和制酷等工业部门生产过程中测量流体介质压力之用。

概述：

YTP-100ML/MF型隔膜压力表能适用于测量强腐蚀、高温、高粘度、易结晶、易凝固、有固体浮游的介质压力以及必须避免测量介质直接进入通用型压力仪表和防止沉淀物积聚且易清洗的场合，应必须采用由隔膜隔离器与通用型压力仪表组成一个系统的隔膜表。 结构原理：当测量介质的压力P作用于隔膜，则隔膜产生变形，压缩压力仪表测压系统的密封液，使其形成P-△P的压力。当隔膜的刚性足够小时，则△P也很小，压力仪表测压系统形成的压力就近于测量介质的压力。

隔膜压力表的特点：
1、隔膜压力表能适应强腐蚀、高温度、高粘度的介质测量工作。
2、隔膜压力表在工业生产领域有着很广泛的应用特别是在高温、高腐蚀的工作环境中，隔膜压力表的起到了极重要的作用。
3、隔膜压力表在测量介质压力时，介质的压力就会通过密封液传导给内部的压力表，并得出指示数值。
4、隔膜压力表由于设置了专门的隔离装置，因此易结晶、易凝固、有固体颗粒的液体介质可以使用隔膜压力表进行测量。
5、隔膜压力表是在与介质隔离的状态下进行工作，因此对于隔膜压力表中压力表的制造材料并没有特别的限制。

隔膜压力表主要技术指标：

1、精度等级：1.5级；2、测量范围：（Mpa）0~0.1 0~0.16 0~0.25 0~0.4 0~0.6（特殊规格请在订货时注明）； 3、隔膜材料：PTFE聚四氟乙烯薄板；4、内部填充工作液：硅油；根据客户需求填充；5、工作条件：温度环境温度 - 20~+55℃；被测介质温度- 20~+55℃；工作压力静负荷：用至测量上限值的3/4； 交变负荷：用至测量上限值的2/3 ；短时压力：用至测量上限值；6、连接尺寸：螺纹连接：M20*1.5； 法兰连接 A、机械工业部标准JB81-5 《平焊钢法兰》；B、化学工业部标准《耐酸平焊钢法兰》；7、仪表外径：（φ75mm） φ100mm 。

隔膜式压力表型号表示：

订货须知：

1、订货时请注明型号，名称，测量范围，接头螺纹尺寸，精度等级。2、如有特殊要求，请在订货时详细说明。3、隔膜压力表的隔膜材质的选择：对强酸类介质应该选用HC HB TA 膜片，要衬四氟，对强碱类要<
