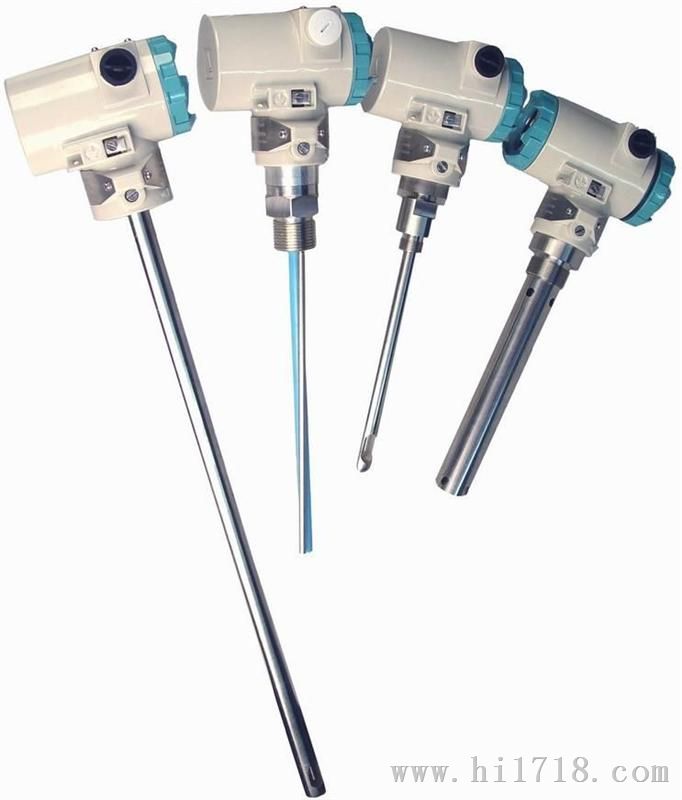

电容式液位变送器
电容式液位变送器

电容式液位变送器

价 格:
电议
型 号:
HC-LT60
品牌/商标:
横川
企业类型:
制造商
新旧程度:
全新
原产地:
江苏金湖
产品特点:
可广泛应用于电力、冶金、化工、食品、制药等各行业
产品介绍

电容式液位变送器

液位仪表系列>>HC-LT60电容式液位变送器:



仪表简介:

HC-LT60型电容式液位变送器是我公司自行研发的新型液位测量仪表。它可将各种液位参数的变化转换成标准电流信号、远传至操作控制室,供二次仪表或计算机装置进行集中显示、报警或自动控制。其良好的结构及安装方式,可适用于高压、强腐蚀、易结晶、易堵塞、防冷结等特殊条件下液位的连续检测,可广泛应用于电力、冶金、化工、食品、制药等各行业和污水处理、锅炉汽包、煤粉包等场所的液位测量。

工作原理:
HC-LT60型
电容式液位变送器依据电容感应原理,当被测介质浸汲测量电极的高度变化时,引起其电容变化。它可将各种物位、液位介质高度的变化转换成标准电流信号,远传至操作控制室供二次仪表或计算机装置进行集中显示、报警或自动控制。

电容式液位变送器特点:
1、结构紧凑,体积小,安装维护简单,统一外形尺寸。
2、多种信号输出式,方便不同系统配置。
3、聚四氟乙烯探极,耐酸、碱等强腐蚀性液体及高温。
4、浸入液体的测量部分,只有一条四氟软线或四氟棒式探极作为传感器,可靠性高。
5、全密封铝合金外壳及不锈钢联接件。
6、对高温压力容器与测量常温常压一样简单,且测量值不受被测液体的温度、比重及容器的形状、压力影响。
7、测量、输出两端和测量、输出、电源三端隔离多种电路结构方式,自带隔离器,适应不同信号接地方式。
8、完善的过流、过压、电源极性保护。
电容式液位变送器主要技术指标:
测量范围:0.2-20米;
精 度:±0.5% ±1%;
探极耐温:-40~+250℃;
变送器适应环境温度:-40~+60℃;
允许容器压力:-0.1MPa~2.5MPa;
测量介质:电导率不底于10-3S/m的酸、碱、水等非结晶导电液体;
供电电压:DC12-35V(隔离式为DC21-27V);
非隔离二线,三线制:20mA;
两端隔离三线制:<32mA;
三端隔离四线制:<35mA;
输出信号:4-20mA(0-10mA,0-20mA);
输出保护:27mA;
测量、输出、电源之间隔离耐压:1000V;
量程调节范围及零点迁移:≥±30%FS;
变送器主体尺寸:Φ76×85。

电容式液位变送器安装与调试:
缆式和杆式液位变送器具有多种安装固定方式,以适应不同现场情况。当现场不能够提供M20×1.5的内螺纹或法兰等工艺设施时,可选择墙壁安装式、水平管架式和垂直管架式等三种安装方式可选择,使您在现场安装时得心应手。
在测量流动性较大的介质时,为防止传感器剧烈摆动,用户可选用配重附件,以起到稳定传感器的作用,加配重时一定要要把配重物体放入容器底部,以免拉坏传感导线。
在现场环境较恶劣时,用户应选用传感器防护罩来保护传感器,以免被异物损坏或影响测量的准确性。
使用HC602型杆式液位变送器时,如果不是金属容器,则需要把变送器的外壳用一根导线接入容器的底部,否则测量不准确。
本产品在出厂时已经校准,若需要现场调整可采取以下方法:
A:采用智能电路的调试方法:
现场调零------当液位位处于位时,同时按住“Z”键和“S”键8秒钟后同时松开,再将 “Z” 键按一下,输出电流自动调整到4mA。
现场调满------当液位处于位时,同时按住“Z”键和“S”键8秒钟后同时松开,再将“S”键按一下,输出电流自动调整到20mA。
B:采用模拟电路的调试方法:
当液位在下限时,用螺丝刀缓慢旋转“Z”电位器,观察电流表的读数接近4mA。
当液位在上限时,用螺丝刀缓慢旋转“S”电位器,观察电流表的读数接近20mA。
如此反复2-3次以上,直到零点和量程都分别为准确的4mA和20mA。
调整好后,应将变送器的盖子拧紧。
电容式液位变送器选型表示:

型谱

说明

HCLT-

600

液位变送器

类质

1



缆式

2



杆式传感器装在底部,直接接触液体介质

3



防腐式

4



导压杆式传感器装在上部,不直接接触介质

过程连接形式

T



支架安装

N



法兰安装

Y



特别约定

传感器连接材料

1



304

杆式
