膜盒压力表
- 价 格：
- 电议
- 型 号：
- YE-100
- 品牌/商标：
- 横川
- 企业类型：
- 制造商
- 新旧程度：
- 全新
- 原产地：
- 江苏金湖
- 产品应用：
- 膜盒压力表适用于测量对铜合金不起腐蚀作用，无爆炸危险的微压和负压。
产品介绍

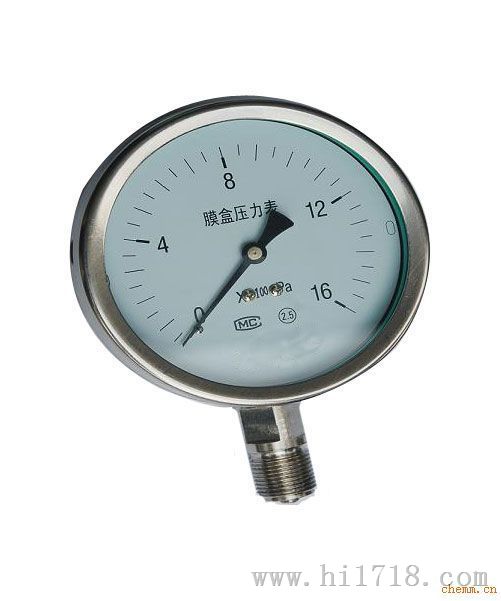

膜盒压力表
压力仪表系列>>YE-100膜盒压力表:
结构原理：
YE-100/150型膜盒压力表由测量系统（包括接头，波纹膜盒等），传动机构（包括拔杆机构，齿轮传动机构），指示部件（包括指针与度盘）和外壳（包括表壳、衬圈和表玻璃）所组成。
是基于波纹膜盒在被测介质的压力作用下，其自由端产生相应的弹性变形，再经拔杆一齿轮传动机构的传动并予放大，由固定于齿轮轴上的指针逐将被测值在度盘上指示出来。
概述：
YE-100/150型膜盒压力表适用于测量对铜合金不起腐蚀作用，无爆炸危险的微压和负压。 广泛用于锅炉通风和气体管道等设备上，膜盒压力表可以就地安装并现 场指示。膜盒压力表采用膜盒作为测量微小压力的敏感元件。测量对铜合金不起腐蚀作用、无爆炸危险气体的微压和负压，广泛应用于锅炉通风、气体管道、燃烧装置等及其它类似设备上。
膜盒压力表主要技术指标：
1、标度范围、精确度等级及重量；
型号 | 标 度 范 围kPa | 精确度等级 基本误差限±% | 重量 kg | ||
正 压 | 负 压 | 正负压 | |||
YE-60 YE-100 YE-150 | 0~1.6 0~2.5 0~4 0~6* 0~10* 0~16* 0~25* 0~40* | -1.6~0 -2.5~0 -4~0 -6~0 -10~0 -16~0 -25~0 -40~0 | -0.8~+0.8 -1.2~+1.2 -2~+2 -3~+3 -5~+5 -8~+8 -12~+12 -20~+20 | 2.5 | 0.5 |
注：Y-60、100仅生产带*规格
2、接头螺纹尺寸：M20X1．5
3、工作位置、环境：仪表垂直安装，工作环境温度-25～55℃，相对湿度不大于80％，并且周围空气中不含有腐蚀仪表的有害气体。
膜合压力表测量范围：
正压（Pa） | 负压 （Pa） | 正负压力（Pa） |
0～160 | -160～0 |
