不锈钢压力表
- 价 格：
- 电议
- 型 号：
- Y-100B
- 品牌/商标：
- 横川
- 企业类型：
- 制造商
- 新旧程度：
- 全新
- 原产地：
- 江苏金湖
- 产品应用：
- 可广泛应用于石油、化工、矿山、机械、电力及食; 品行业。
产品介绍

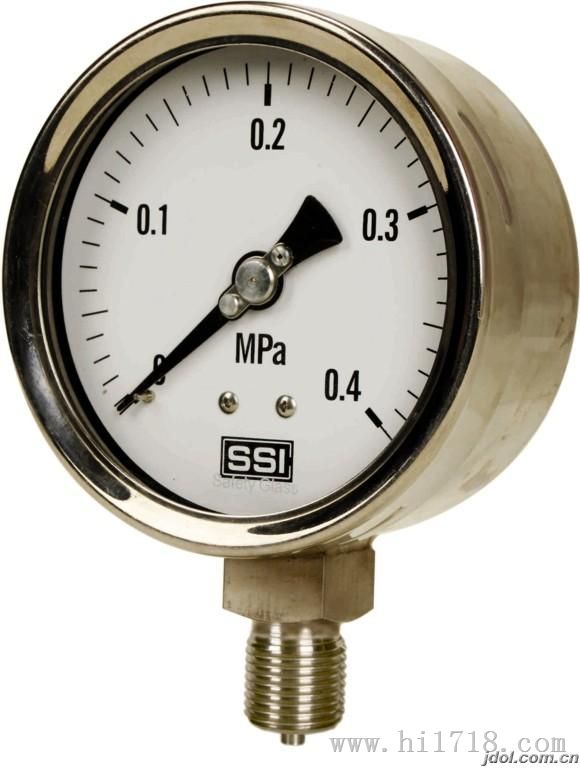

不锈钢压力表
压力仪表系列>>Y-100B不锈钢压力表：
概述：
Y-100B型不锈钢压力表的整体结构设计合理、工艺精致，具有较高的测量精确度和持久的稳定性，因此不仅可提供出口，尤为国内用户对引进国外先进技术装备中的同类仪表实现国产化的理想配套产品。
广泛应用：Y-100B型不锈钢压力表的零件采用耐腐蚀的不锈钢及耐腐蚀的合金材料制成，使仪表具有良好的耐腐蚀性能，可广泛应用于石油、化工、矿山、机械、电力及食; 品行业。直接测量不结晶体，有腐蚀性的气体、液体的压力。
结构原理：
Y-100B型不锈钢压力表由导压系统（包括接头、弹簧、限流罗纹钉等）、齿轮传动机构、事数装置（指针与度盘）和外壳（包括表壳、表盖、表玻璃等）所组成。外壳为气密接够。能有效的保护内部机件免收环境影响和污侵入。对于在外壳内冲液（一般为甘油）的仪表，能够震动较剧和减少介质的压力脉冲影响。
不锈钢压力表技术参数：
1、公称直径：Φ60 Φ100 Φ150；
2、结构形式：径向直接安装式；
3、接头螺纹：M20x1.5；
4、精确度等级：1.5 、2.5；
5、测量范围：与一般压力表的测量范围相同；
6、环境条件：温度-40-70℃ 相对湿度≤85﹪；
7、耐振等级：YBF为V．H．3 YBFN为V．H．4；
8、材料：0Cr18Ni9Ti、1Cr18Ni9Ti、316等。
不锈钢压力表测量范围数据表：
| 名称 | 型号 | 标度范围（Mpa） | 精度等级 |
不锈钢压力表 耐震不锈钢压力表 | Y-60B-F | 0~0.1,0.16,0.25,0.4,0.6,1,1.6, | 2.5或1.6或1.0 |
| Y-100B-F | |||
| Y-150B-F | |||
| Y-60B-F | |||
| Y-100B-FZ | |||
| Y-150B-FZ | |||
| 轴向带前边不锈钢压力表 | Y-63B-F | ||
| Y-103B-F | |||
| Y-153B-F | |||
| 轴向带前边耐震不锈钢压力表 | Y-63B-FZ | ||
| Y-103B-FZ | |||
| Y-153B-FZ |
外形尺寸单位：mm：
| D | d0 | d1 | H1 | H2 | L | L1 | L2 | 接头螺纹d |
| 60 | 76 | 4.5 | ≤60 | 14 | 36 | 66 | M14x1.5；Z1/4,1/4NPT | |
| 100 | 116 | 4.8 | ≤100 | ≤35 | 20 | 50 | 98 | M20x15；Z1/2;Z1/4,1/2NPT,1/4NPT,G1/2 |
| 150 | 165<
