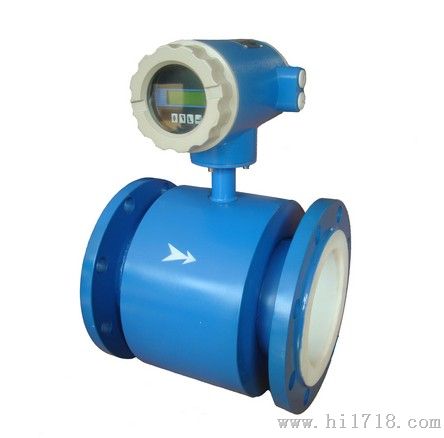

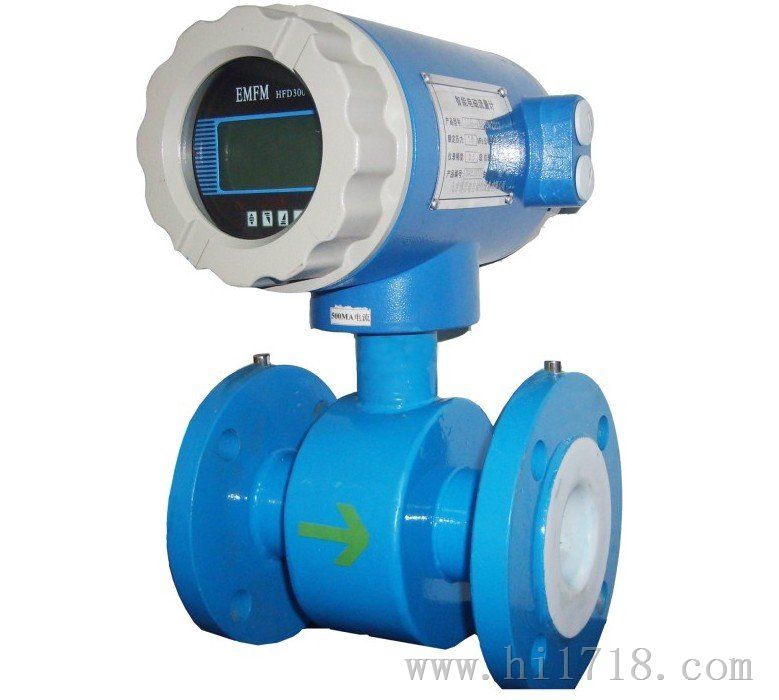

流量仪表系列>>HC-LDE电磁流量计：

概述：

HC-LDE型电磁流量计采用世界技术。利用恒流低频三值矩形波或双频矩形波励磁，既有矩形波磁场的优点，又克服了正弦波 磁场的缺点；还可以消除电源电压波动、电源频率变化及励磁线圈阻抗变化所造成的误差；并有极好的零点稳定性和不受流体噪声干扰影响。从而具有高稳定性、高可靠性的特点。

电磁流量计由传感器和转换器组成，传感器安装在测量管道上，转换器可以与传感器组合连接在一起称为一体型电磁流量计，转换器被安装在离传感器30米内或100米内的场合，两者间由屏蔽电缆连接称为分离型电磁流计。电磁流量计传感器主要组成部分是：测量管、电极、励磁线圈、铁芯与磁轭壳体。

测量原理：

HC-LDE型电磁流量计根据法拉第电磁感应原理，在与测量管轴线和磁力线相垂直的管壁上安装了一对检测电极，当导电液体沿测量管轴线运动时，导电液体切割磁力线产生感应电势，此感应电势由两个检测电极检出，数值大小与流量成正比例，其值为：E=KBVD式中：
E－感应电势；
K－与磁场分布及轴向长度有关的系数；
B－磁感应强度；
V－导电液体平均流速；
D－电极间距；（测量管内直径）
传感器将感应电势E作为流量信号，传送到转换器，经放大，变换滤波用一系列的数字处理后，用带背光的点阵式液晶显示瞬时流量和累积流量。转换器有4～20mA输出，报警输出及频率输出，并设有RS－485等通讯接口，并支持HART和MODBUS协议。

典型应用：

HC-LDE型电磁流量计主要用于测量封闭管道中的导电液体和浆液中的体积流量。如水、污水、泥浆、纸浆、各种酸、碱、盐溶液、食品浆液等，广泛应用于石油、化工、冶金、纺织、食品、制药、造纸等行业以及环保、市政管理，水利建设等领域。

电磁流量计的主要特点：

1、仪表结构简单、可靠，无可动部件，工作寿命长；2、无截流阻流部件，不存在压力损失和流体堵塞现象；3、无机械惯性，响应快速，稳定性好，可应用于自动检测、调节和程控系统；4、测量精度不受被测介质的种类及其温度、粘度、密度、压力等物理量参数的影响；5、采用聚四氟乙烯或橡胶材质衬里和Hc、Hb、316L、Ti等电极材料的不同组合可适应不同介质的需要；6、备有管道式、插入式等多种流量计型号；7、采用EEPROM存贮器，测量运算数据存贮保护安全可靠；8、具备一体化和分离型两种型式；9、高清晰度LCD背光显示。电磁流量计主要技术参数：仪表精度：管道式0.5级、1.0级；插入式2.5级；测量介质：电导率大于5μS/cm的各种液体和液固两相流体；流速范围：0.2～8m/s；工作压力：1.6MPa；环境温度：-40℃～+50℃；介质温度：聚四氟乙烯衬里≤180℃。      橡胶材质衬里≤65℃；防爆标志：ExmibdⅡBT4；防爆证号：GYB01349；外磁干扰：≤400A/m；外壳防护：一体化型： IP65；分 离 型：  传感器IP68（水下5米，仅限于橡胶衬里）转换器IP65；输出信号：4～20mA.DC，负载电阻0～750Ω；通讯输出：RS485或CAN总线；电气连接：M20×1.5内螺纹，φ10电缆孔；电源电压：90～220V.AC、24±10%V.DC；功耗：≤10VA。

计量性能要求：

1、准确度等级

流量计在规定的流量范围内准确度等级、允许误差应符合表1的规定。流量计误差表示使用相对示值误差。

准确度等级和允许误差

对于用于瞬时流量指示的流量计误差表示也可使用引用误差，其允许误差系列应符合表1规定，其检定结果的标书中不再给出准确等级，而使用其允许误差表示，且还应在允许误差后标注FS，如±0.5%FS。

3、误差表示方法和选取原则

在一台流量计的一次检定中，应按照准确度等级和引用误差之中的一种给出流量计误差表示方法；对于使用相对示值误差和引用误差组合表示误差的流量计，一次检定中也应统一使用一种方法表示其误差。

4、重复性

流量计的重复性不得超过相应准确度等级规定的允许误差值的1/3。

引用特点：

1、测量精度不受流体密度、粘度、温度、压力和电导率变化的影响，传感器感应电压信号与平均流速呈线性关系，因此测量精度高。

2、测量管道内无阻流件，因此没有附加的压力损失；测量管道内无可动部件，因此传感器寿命极长。

3、由于感应电压信号是在整个充满磁场的空间中形成的，是管道载面上的平均值，因此传感器所需的直管段较短，长度为5倍的管道直径。

4、传感器部分只有内
