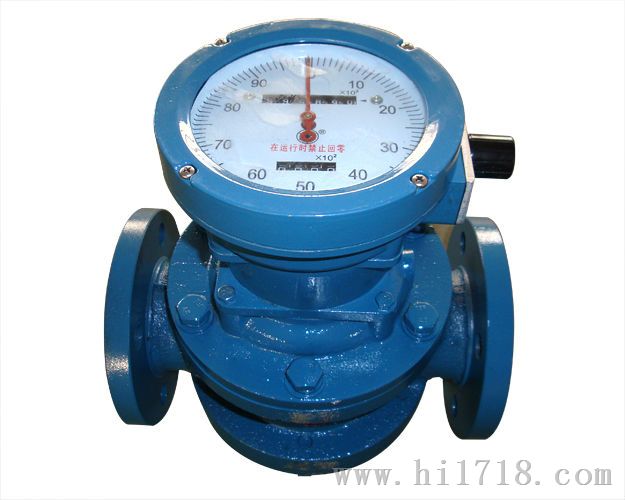

腰轮流量计

流量仪表系列 >> HC-YL腰轮流量计:

概述：

腰轮流量计主要用于对管道中液体流量进行连续或间歇测量的高精度计量仪表。具有精度高、可靠性好、重量轻、寿命长、运行噪声低、安装使用方便等特点，可现场指示累积流量、瞬时流量，单次量等，亦可输出脉冲信号、4-20mA或1-5V模拟信号、232，485通讯、20mA+HARTMODBUS协议等。广泛用于石油、化工、电力、冶金、交通、食品加工、医药、国防、商业贸易等部门对石油及石油制品、化学溶液等流体的精确计量。

工作原理：

腰轮流量计当被测液体流经计量室时，在流量计的进出口形成 压差，腰轮在此压差的推动下旋转。同时通过固定在腰轮轴上的一对驱动齿轮，使两个腰轮保持连续旋转。随着腰轮的转动，液体经由计量室被不断排出流量计。每对流过的液体量是计量室容积的四倍，通过密封联轴器、减速机构，将旋转次数减速后传递到计数器，计数器即指示液体瞬时流量和累积流量。 在计数器机构中安装发信器即成了带发信器的腰轮流量计。与显示仪表或微机系统配套，可实现远传（定量、累积、瞬时等功能）自动化测量和控制。使用说明另见显示仪表分类说明书。
腰轮流量计技术指标：
允许基本误差:±0.1% 、±0.2% 、±0.5%
公称通径DN（mm）:15～300
公称压力PN（M.Pa）:铸铁（A）、不锈钢（P） 1 .0 、1.6、2.5、4.0、6.3
铸钢（E）2.5、4.0、 6.3 、9.6
被测液体温度:
低温型：-40～ +60℃　
常温型-10℃～ +80℃
中温型-10℃～ +200℃
高温型-10℃～ +300℃
被测液体粘度（mPa.s）:0.3～ 50000
管道连接:GB/T9118-2000（中国标准法兰）；NIST（美国标准法兰）；
BSPT（英国标准管螺纹）：NPT（美国推拔管螺纹）；
现场显示：99999,999 L（累计流量）9999,999.9 L（单次流量）
9999,999.9 L（瞬时流量）
输出信号：脉冲信号、4～20mA、1-5V、4～20mA +HART协议、MODBUS
支持RS232、RS485通讯（任选）
防爆等级：EXiaIIBT5EXiaIICT5防护等级：IP65
流量范围（m3/h）
腰轮流量计主要零件材料组合：
