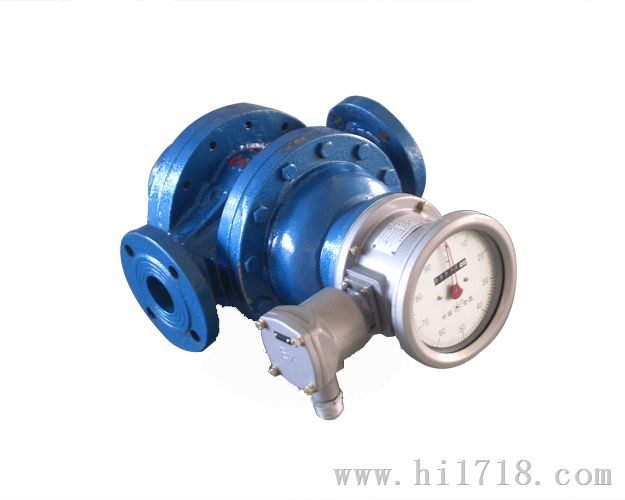

双转子流量计

流量仪表系列>>HC-LUS双转子流量计:

简介说明：

HC-LUS型双转子流量计（以下简称流量计）是目前国内一代容积式流量计。是一种设计独特、经过精密加工装配的新型容积式流量计。一对螺旋转子是计量腔体内的运动体，起到分割、测算、运送和排泄被测液体的作用。该型号流量计在结构上增加了定位齿轮，使两只转子间在转动时达到彼此互不接触。该流量计工作时运转平稳、噪音低、磨损少、准确度高，粘度适应性强，可以允许被测液体中的微细颗粒通过，从而不易卡表。该流量计经过化学镀镍处理，因此具有防腐、耐磨的特性，可代替不锈钢材质的流量计 。

工作原理：
HC-LUS型双转子流量计的工作原理是两个相反方向旋转的螺旋形转子，放在一个坚固的计量室内。转子间、转子与壳体、上下盖板间保持的工作间隙，转子间作纯滚动运转。 当被测气体进入双转子流量计入口端，推动转子旋转，每转动一周就排出相等体积的气体6次，这就是旋转定排量工作原理。转子经传感器传递给智能电子计数器，从而实现累积流量和瞬时流量显示。

如下图所示，该流量计通过一对回转的特殊螺旋转子，直接测量液体流量的容积。

广泛应用：

HC-LUS型双转子流量计是用于管道中液体流量测量和控制的精密仪表，它具有计量精确度高、体积小、流量范围宽、重复较轻、流量计运转平稳、噪声低、磨损少、无脉动、粘度适应性强、维修方便、寿命长，即使在小流量范围内运行也能准确计量等特点。因此，广泛应用于石油、化工、冶金、轻工、交通、商业、码头、电力等各部门，特别适用于石油制品和化学溶液等流体的商贸交易计量和工程自动化计量管理控制，并可输出电脉冲和4～20mA标准电流信号，供显示仪表及计算机处理，作自控和数据处理等。

结构组成：
HC-LUS型双转子流量计主要由壳体，一对螺旋转子，磁性联轴器，减速机构，调整齿轮，计数器及发讯装置组成．流量计的本体分单体和双体两种．单体即壳体和流量计箱为一体；双体即壳体和流量计为两体．
螺旋转子的转速，通过磁性联轴器和一系列齿轮组成的减速机构，传到表头计数器．磁性联轴器主要由主动磁钢和从动磁钢组成．采用磁性联轴器可以提高流量计的工作压力和工作温度，操作安全，维修方便．

双转子流量计性能特点：
1、转子运行均匀，无脉冲，测量精度高。
2、流量范围宽，重复性好。
3、对流体介质粘度适用性强。
4、结构简单，维护方便。
5、安装容易，流量计前后不需要直管段。

双转子流量计主要技术参数：
1、可测液体 石油、石油产品、化工介质等；
2、公称通径（mm） 10、15、25、40、50、80、100、150、200、250、300 ；
3、准确度（%） 0.1、0.2、0.5；
4、压力损失  0.4-3 mPa.s时<40KPa；
5、工作压力（MPa） 1.6、2.5、4.0、6.3；
6、温度范围（℃）  -20～+60、-20～+120、+100～+200、+150～+250；
7、防护等级  IP65；
8、环境温度（ -30～+70℃）；
9、介质粘度（0.32～1000mPa.smPa.s）；

公称通径及流量范围。
