磁翻板液位计

液位仪表系列>>HC-UHZ磁翻板液位计：

应用：

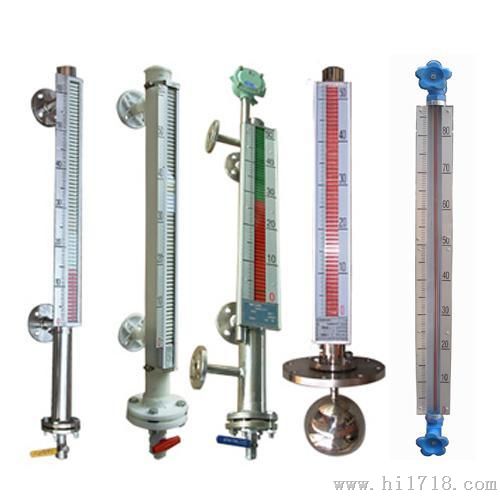

HC-UHZ型磁性翻板液位计适用于低温到高温，真空到高压等各种环境，是石油、化工等工业部门的理想液位测量产品。根据在容器中安装位置的不同，提供侧装和顶装两种形式。根据工作介质不同，提供不锈钢和ABS、PP-R工程塑料三种材质，其中ABS、PP-R材质适用于酸、碱等腐蚀性介质。
概述：
HC-UHZ型磁性翻板液位计是我公司在长期生产板管式液位计基础上采用国外技术发展起来的内浮子式液位计,由于其承压零件均使用不锈钢材料,在结构上减少了密封结合面，故仪表的安全性、可靠性得到提高。液位显示清晰醒目。产品广泛应用于石油、化工等行业。

结构及工作原理：
1、基本型
根据浮力原理，浮子在测量管内随液位的升降而上、下移动，浮子内的磁钢通过耦合作用，驱动红、白色翻柱翻转180°，液位上升时翻柱由白色转为红色，下降时由红色转为白色，从而实现液位指示。
2、电远传
在浮子液位计上安装变送器，通过浮子上下移动，经磁耦合作用使导杆内测量元件依次动作，获得电阻信号变化，转换成0～10mA或4～20mA的标准信号输出，与显示仪表或计算机连接，达到远传目的。
3、上下限开关输出
在液位计立管上由用户设定上、下限位置安装控制器，控制器内带有自保持作用的舌簧开关，利用磁性浮子随液位移动使簧片开关动作时，实现报警或限位控制。

磁性翻板液位计技术参数：

1、正常工作条件：
a环境温度   －25℃～70℃；
b相对湿度    5%～100% （包括凝露和直接湿）；
c大气压力    86KPa～108KPa；
2、测量范围：500mm～6000mm分档；
3、测量精度： 翻柱式指示器±10mm；
4、工作压力：1MPa、1.6MPa、2.5MPa、4MPa、6.3MPa、10MPa、16MPa；
5、介质密度：0.5g/cm3～1.8g/cm3分档；
6、介质粘度：≤0.05Pa?s ；
7、介质温度：-25～80℃ 、（高温型0～200℃）、（专利高温型0～450℃）；

8、跟踪速度： ≤0.8m/s；
9、接触介质材料：1Cr18Ni9Ti   聚四氟乙烯；
10、控制点误差：±10mm；
11、回      差：不超过基本误差；
12、重复性误差：不超过基本误差；
13、开关控制点的接点容量： DC24V或AC220V;1A（纯阻性负载）；
14、控制点间最小间距（mm）：60；
15、外壳防护等级：IP65；
16、显示仪表：数字显示表（可设定上下限报警及输出4～20mA信号）；
17、防爆等级：dⅡCT6。
磁性翻板液位计系统构成及接线：
1、上下限开关输出：
由具有自保持作用的舌簧开关和转换器组成，舌簧开关和转换器分别安装于现场和控制室，由转换器提供三对触点开关。
2、电远传：
由测量单元和变送单元两部分组成。
3、本安防爆：
a 带本安防爆，上、下限开关输出型：
防爆开关由舌簧开关和带继电器触点的安全栅组成，可向用户直接提供一对常开或常闭触点。如用户需更多触点可特殊设计订货。（图三）
b 带本安防爆远传型：
适合使用于∏类电气设备（工厂用）、C级气体，表面温度组别T4（135℃）。
c 使用注意事项：
①变送器外壳设有外接地，用户使用时必须可靠接地。
②安全栅的使用应遵守有关使用说明内容。
③变送器与安全栅本安端的连接电缆为二芯屏蔽电缆，芯线截面积＞0.5m ，电缆允许分布电容为0.8μF
