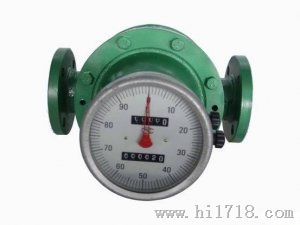

铸钢椭圆齿轮流量计

流量仪表系列>>HC-LC铸钢椭圆齿轮流量计:

简介：

HC-LC型铸钢椭圆齿轮流量计流量信号（即椭圆齿轮的旋转速度n）的显示，有就地显示和远传显示两种。
就地显示将齿轮的转动通过一系列的减速及调整转速比机构之后，直接与仪表面板上的指示针相连，并经过机械式计数器进行总量的显示。
远传显示主要是通过减速后的齿轮带动磁铁旋转，使得弹簧继电器的触点以与磁铁相同的旋转频率同步地闭合或断开，从而发出一个个电脉冲远传给另一显示仪。

 测量原理：

HC-LC型铸钢椭圆齿轮流量计是液体在流量计种流动，在进出口两端会形成差压，在流量计种的椭圆齿轮在轴上不停的旋转，齿轮间的空隙将充满液体，液体随齿轮的旋转被排出，齿轮的转数和流量值成正比关系，测出椭圆齿轮的转数即可得到流量值。

分类及广泛应用：

HC-LC型铸钢椭圆齿轮流量计适用柴油、汽油、航空油、润滑油的计量，可配合HC系列流量积算仪进行定量控制，该系列流量计主要应用于石油、化工、油脂制品等行业。

1、HC-LC-A型铸铁椭圆齿轮流量计，广泛用于各种油品及对铸铁不腐蚀液体介质的计量。

2、HC-LC-E型铸钢椭圆齿轮流量计，用于高压、低腐蚀性介质的计量。

3、HC-LC-B型不锈钢椭圆齿轮流量计，广泛用于有较强腐蚀性液体介质，如酸、碱、盐及有机化合 物等的计量。

铸钢椭圆齿轮流量计主要特点：

1、流量测量与流体的流动状态无关，这是因为椭圆齿轮流量计是依靠被测介质的压头推动椭圆齿轮旋转而进行计量的。

2、粘度愈大的介质，从齿轮和计量空间隙中泄漏出去的泄漏量愈小，因此核测介质的粘皮愈大，泄漏误差愈小，对测量愈有利。

3、计量精度高，适用于高粘度介质流量的测量，但不适用于含有固体颗粒的流体（固体颗粒会将齿轮卡死，以致无法测量流量）。如果被测液体介质中夹杂有气体时，也会引起测量误差。

铸钢椭圆齿轮流量计技术参数：

1、本安防爆：ExiaⅡCTSdⅡBT4 ；

2、连接方式：法兰连接:DN10～DN200；

3、安装方式：水平、垂直；

4、口径系列：DN10，15，20，25，40，50，80，100；

5、压力损失：≤0.1MPa；

6、精度等级：普通型0.5级，高精度0.2级；

7、介质压力：普通型1.6MPa,高压型3.2MPa ；

8、粘度范围：普通型:0.6～200mpa.s；

  高粘度200～1000mpa.s ；

9、介质温度：普通型＜120℃，高压型＜200℃ ；

10、表体材质：铸铁、铸钢、不锈钢等；

11、转动部件：铝合金、不锈钢等。

 椭圆齿轮流量计安装要求：

1、在安装前应清洁管道．若液体内含有固体颗粒，则必须在管道上游加装过滤器；若含气体应安装排气装置。

2、对前后直管段没有一定的要求。它可以水平或垂直安装。安装时，应使流量计的椭圆齿轮转动轴与地面平行。仪表的泄漏误差的影响就会突出，不能再保证足够的测量精度。因此，不同型号规格的椭圆齿轮流量计对最小使用流量有一允许值，只有当实际被测流量大于该下限流量允许值时，测量精度才能得到保证。

3、使用流量计要注意被测介质的温度不能过高，否则不仅会增加测量误差，而且有使齿轮发生卡死的可能。为此，在仪表所规定的使用温度范围内使用。

椭圆齿轮流量计外形尺寸：

1、铸铁型、铸铁高粘型、铸铁高温型、铸铁变形型外形尺寸：

单位：mm
