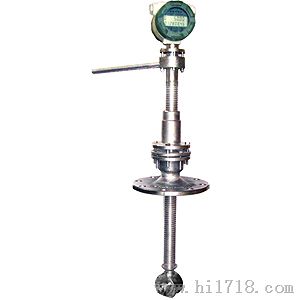

插入式涡轮流量计

流量仪表系列>>HC-LWCB/Q插入式涡轮流量计：

测量原理：

HC-LWCB/Q型插入式涡轮流量计内的涡轮在流体作用下产生旋转，使信号检测器的磁场产生变化，因此在信号检测器的线圈中感应出交变电压，在经过放大器放大、滤波、整形输出方波信号。此信号电压的频率与叶轮的转速成正比，即与流体的流量（流速）成正比。

概述：

HC-LWCQ（切向）及HC-LWCB（轴向）型插入式涡轮流量传感器（简称传感器）与显示仪表配套,组成插入式涡轮流量计，可以广泛用于大口径管道源水，循环水，净水等液体流量和总量的测量。插入式涡轮流量计采用压电应力式传感器，可靠性高，可在-20℃～+250℃的工作温度范围内工作。有模拟标准信号,也有数字脉冲信号输出，容易与计算机等数字系统配套使用，是一种比较先进、理想的测量仪器。
主要特点：HC-LWCQ型插入式涡轮流量计的特点：

1、抗杂质能力强,切向式叶轮在转动时可随时释放流体中悬浮杂物,使其不缠绕在切向式叶轮的叶片上
抗电磁干扰和抗振能力强；
2、传感器和显示仪表的结构及原理都非常简单、直观，用户特别容易掌握其使用和维修技术；
3、更换叶轮和轴承后，仪表系数不变；
4、流量范围宽，下限流速低；
5、成套流量计对流体总量的计量误差小；
6、几乎无压力损失，节省动力电耗；
7、传感器可露天安装，整个传感器可长期淹没在水中使用；
8、有截止阀的传感器，安装和拆卸时都不须断流；
9、水平，竖直，倾斜的管道均可使用；
10、成套流量计的购置，安装和维修费用低。
HC-LWCB型插入式涡轮流量计的特点：
1、传感器和显示仪表的结构及原理都非常简单、直观，用户特别容易掌握其使用和维修技术；
2、抗电磁干扰和抗振能力强；
3、更换叶轮和轴承后，仪表系数不变；
4、流量范围宽，下限流速低；
5、成套流量计对流体总量的计量误差小；
6、几乎无压力损失，节省动力电耗；
7、传感器可露天安装，整个传感器可长期淹没在水中使用；
8、有截止阀的传感器，安装和拆卸时都不须断流；
9、水平，竖直，倾斜的管道均可使用；
10、成套流量计的购置，安装和维修费用低。

插入式涡轮流量计的基本参数：
