液体涡轮流量计

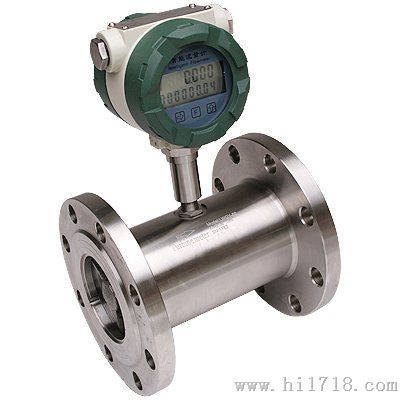

流量仪表系列>>HC-LWGY液体涡轮流量计:

液体涡轮流量计工作原理：

HC-LWGY型液体涡轮流量计内的涡轮在流体作用下产生旋转，使信号检测器的磁场产生变化，因此在信号检测器的线圈中感应出交变电压，在经过放大器放大、滤波、整形输出方波信号。此信号电压的频率与叶轮的转速成正比，即与流体的流量（流速）成正比。

液体涡轮流量计的主要特点：

1、优质合金涡轮流量计有更高的稳流和耐腐蚀作用；2、进口优质专用轴承，使用寿命长；3、计量室与通气室隔绝，保证了仪表的安全性；4、可检测被测气体的温度、压力和流量，能进行流量自动跟踪补偿，并显示标准状态下（Pb=101.325KPa,Tb=293.15K）的气体体积累积量；可实时查询温度压力数值。

液体涡轮流量计仪表简介：

HC-LWGY型液体涡轮流量计是采用先进的超低功耗单片微机技术研制的涡街流量传感器与显示积算一体化的新型智能仪表，采用双排液晶现场显示，具有机构紧凑、读数直观清晰、可靠性高、不受外界电源干扰、抗雷击、成本低等明显优点。仪表具备仪表系数三点修正，智能补偿仪表系数非线性，并可进行现场修正。高清晰液晶显示器同时显示瞬时流量（4位有效数字）及累积流量（8位有效数字，带清零功能）。

 液体涡轮流量计显示功能：

1、显示标准瞬时流量及标准累计流量；
2、显示工况瞬时流量及工况累计流量；
3、显示当前压力、温度、电池电压；
4、显示日期和时钟。型号及标准配置：

HC-LWGY型：基本型传感器。说明：不带现场显示，输出脉冲信号。标配为非防爆型产品。HC-LWGY-A型：4-20mA变送器。说明：不带现场显示，输出4-20mA标准电流信号。标配为防爆型产品（ExdIIBT6，防爆证号：CE061580）。

HC-LWGY-B型：智能现场显示。说明：双排液晶表头，现场同时显示瞬时流量和累积流量，锂电池供电，电池电量可连续使用三年以上，无信号输出。标配为防爆型产品（ExdIIBT6，防爆证号：CE061580）。

HC-LWGY-C型：智能一体化型。说明：双排液晶表头，现场同时显示瞬时流量和累积流量，外供24VDC，输出4-20 mA标准电流信号，标配为防爆型产品（ExdIIBT6，防爆证号：CE061580）。

液体涡轮流量计技术参数：

1、高精确度，一般可达±1%R、±0.5%R，高精度型可达±0.2%R；2、重复性好，短期重复性可达0.05%~0.2%,正是由于具有良好的重复性，如经常校准或在线校准可得到极高的精确度，在贸易结算中是优先选用的流量计；3、具备仪表系数三点修正，智能补偿仪表系数非线性，并可进行现场修正4、所有有效数据掉电后保持10年不丢；5、范围度宽，中大口径可达1:20，小口径为1:10；6、结构紧凑轻巧，安装维护方便，流通能力大；7、适用高压测量，仪表表体上不必开孔，易制成高压型仪表；8、专用型传感器类型多，可根据用户特殊需要设计为各类专用型传感器，例如低温型、双向型、井下型、混砂专用型等；9、可制成插入型，适用于大口径测量，压力损失小，价格低，可不断流取出，安装维护方便。

测量范围及工作压力：
