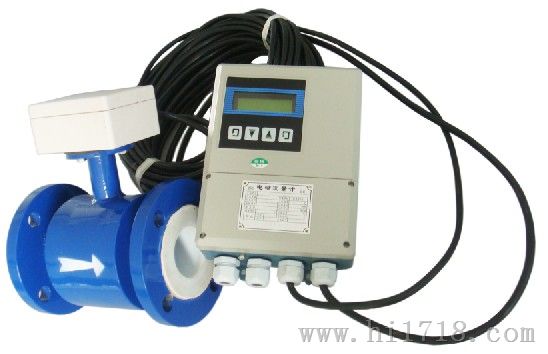

分体型电磁流量计

流量仪表系列>>HC-LDE分体型电磁流量计：

简介说明：

HC-LDE型分体型电磁流量计采用世界技术。利用恒流低频三值矩形波或双频矩形波励磁，既有矩形波磁场的优点，又克服了正弦波磁场的缺点；还可以消除电源电压波动、电源频率变化及励磁线圈阻抗变化所造成的误差；并有极好的零点稳定性和不受流体噪声干扰影响。从而具有高稳定性、高可靠性的特点。

应用范围：

HC-LDE型分体型电磁流量计主要用于测量封闭管道中的导电液体和浆液中的体积流量。如水、污水、泥浆、纸浆、各种酸、碱、盐溶液、食品浆液等，广泛应用于石油、化工、冶金、纺织、食品、制药、造纸等行业以及环保、市政管理，水利建设等领域测量高温,高湿,不便观察的环境。

主要组成部分：

HC-LDE型分体型电磁流量计由传感器和转换器组成，传感器安装在测量管道上，转换器可以与传感器组合连接在一起称为一体型电磁流量计，转换器被安装在离传感器30米内或100米内的场合，两者间由屏蔽电缆连接称为分离型电磁流计。智能型防腐电磁流量计传感器主要组成部分是：测量管、电极、励磁线圈、铁芯与磁轭壳体。

测量原理：

HC-LDE型分体型电磁流量计根据法拉第电磁感应原理，在与测量管轴线和磁力线相垂直的管壁上安装了一对检测电极，当导电液体沿测量管轴线运动时，导电液体切割磁力线产生感应电势，此感应电势由两个检测电极检出，数值大小与流量成正比例，其值为：E=KBVD式中：
E－感应电势；
K－与磁场分布及轴向长度有关的系数；
B－磁感应强度；
V－导电液体平均流速；
D－电极间距；（测量管内直径）
传感器将感应电势E作为流量信号，传送到转换器，经放大，变换滤波用一系列的数字处理后，用带背光的点阵式液晶显示瞬时流量和累积流量。转换器有4～20mA输出，报警输出及频率输出，并设有RS－485等通讯接口，并支持HART和MODBUS协议。

分体型电磁流量计特点：

1、测量不受流体密度、粘度、温度、压力和电导率变化的影响。2、测量管内无阻力部件，无压力损失。3、高可靠性的外插安装方式，传感器的安装、维护无需拆卸测量管，因此较适合于无法长期停水的现场使用，而且可以在老管道上现场开口安装。4、 结构简单，电磁流量计测量管可不用内衬，可靠性高。5、公称通径范围宽、适用于DN300～DN3000之间的所有口径管道。6、一体化接地电极，实现仪表良好接地。7、转换器采用表面安装技术（SMT），具有自检和自诊断功能。8、适用于导电率大于5цs/cm导电流体的体积流量测量。

9、测量管内无活动及阻流部件、压力损失小。

10、具有不同材质的衬里和电极有良好的防腐性能。

11、不受介质、密度、粘度、温度、压力和导电率的影响。

12、低频矩形波励磁、不易受干扰性、能稳定可靠。

13、转换器耗能低、安装简单方便、用户不需调试。

分体型电磁流量计技术性能指标：

1、公称通径:（mm） DN10、15、20、25、32、40、50、65、80、100……2000；

2、测量流速：10m/s；

3、精度表等级：DN10、15和700～2000流速≥1m/s ±0.5%R 流速＜1m/s ±3mm/s：DN20～600 流速≥1m/s ±0.3%R 流速＜1m/s ±2mm/s；

4、流体电导率：≥ 5μS/cm；

5、公称压力： DN10～DN50 4.0MPa； DN65～DN150 1.6MPa；DN200～DN1000 1.0MPa； DN1200～DN2000 0.6MPa；

6、信号输出形式：4～20mA电流输出、1～5000Hz 频率输出脉宽20ms脉冲输出；

7、衬里材料：聚四氟乙烯（PTFE） 氯丁橡胶聚氨酯聚全氟乙丙烯（F46） 聚氯合乙烯（FS）；

8、
