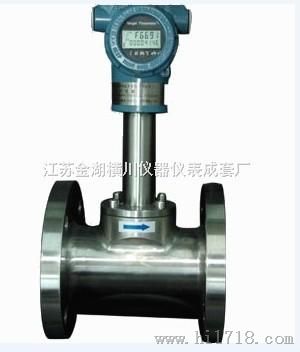

智能靶式流量计

流量仪表系列>>HC-BSL智能靶式流量计:

概述：HC-BSL型智能靶式流量计，集流量、温度、压力检测功能于一体，采用先进的单片机技术和电容式压力传感器，产品无可动部件，抗振动、抗杂质、抗干扰能力强；具有操作简单，安装容易，免维护，故障自检，运行费用低等一系列特点。

典型应用：

HC-BSL型智能靶式流量计已广泛应用于半水煤气、焦炉煤气、重油、渣油计量、沥青、液体石蜡、甲苯、硫酸、天然气、甲烷氯化物、烟道气、氯气、污水、纯净水等以及其它特殊介质的计量，解决了多年来业内疑难流量计量。

工作原理：

当介质在测量管中流动时，因其自身的动能与靶板产生压差，而产生对靶板的作用力，使靶板产生微量的位移，其作用力的大小与介质流速的平方成正比，靶板所受的作用力经靶杆传递，使传感器的弹性体产生微量变化，从而打破贴片电容组成的电桥平衡。产生与流量在靶板上作用力对应的电压信号：由流体流量特征的影响，流量与电桥产生的电压的平方成正比。

智能靶式流量计主要性能：
1、测量范围0-400t／h；
2、精度等级：0.5％FS 1.0％FS 2.0％FS；
3、输出信号：4～20mA 二线制输出与流量成线性关系；
4、供电电压：12～36VDC；
5、公称压力：1.6 2.5 4.0 6.4MPa；
6、环境温度：－30℃～60℃（特殊：-40℃～80℃）；
7、介质温度：普通型≤100℃（无散热片）；
高温型≤400℃（带散热片）；
8、接液材质：测量室为碳钢或1Cr18i9Ti；其余为1Cr18Ni9Ti；
9、外壳材质：铸铝；
10、法兰标准：DIN2501 特殊型由用户选择；
11、电缆接口：M20*1.5（内螺纹）；
12、防护等级：IP65；
13、负载特性：负载电阻＝50*（电源电压－12）=600Ω@24V；
14、报警输出：集电极开路形式，输入电流100mA，开关电压30VDC，带有偏差带控制；
15、 脉冲输出：最小脉宽50ms，可双路输出；
16、 累积流量显示值50000单位，自动复位；
17、阻尼时间：1～100秒任意可调；
18、 防爆形式、防爆标志、防爆合格证编号。
智能靶式流量计主要特点：

1、耐高温高压，大口径管道，性能可靠；
2、智能化结构设计，具有参数设定标校及故障提示功能；
3、六位液晶显示，可显示瞬时流量，累积流量；
4、具有上下限报警以及脉冲输出功能；
5、指示表头可以轴向360°旋转；
6、具有温度补偿和软件修正功能。

智能靶式流量计主要技术参数：
