电容式变送器

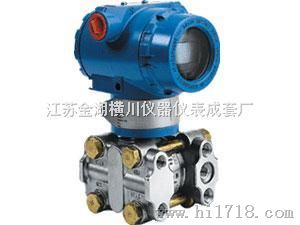

压力仪表系列>>HC-1151GP电容式压力变送器:

典型应用：

HC-1151GP型电容式压力变送器主要用于测量气体、液体和蒸汽的压力，然后将其转换成4-20mA.DC信号输出。它可以测量排气系统、蒸馏塔、蒸发器和结晶器等的压力。广泛用于石油、化工、电力、造纸、食品及市政等行业的全系列差压、压力、压力计量。

概述：

HC-1151GP型电容式压力变送器是引进国外先进技术和设备生产的新型变送器，关键原材料，元器件和零部件均源自进口，整机经过严格组装和测试，该产品具有设计原理先进、品种规格齐全、安装使用简便等特点。由于外观上完全融合了目前国内最为流行，为适合国内自动化水平的不断提高和发展。

工作原理：

HC-1151GP型电容式压力变送器过程压力通过两侧或一侧的隔离膜片、灌充液传至δ室的中心测量膜片。中心膜片是一个张紧的弹性元件，它对于作用在其上的两侧压力差产生相应变形位移，其位移与差压成正比，位移约0.1mm，这种位移转变在电容极板上形成差动电容，由电子线路把差动电容转换成二线制的4～20mADC信号输出。

电容式压力变送器功能特点：

1、超级的测量性能，用于压力、差压、液位、流量测量；
2、数字精度：+（-）0.05%；
3、稳定性：0.25%  60个月；
4、量程比：100：1；
5、测量速率：0.2S；
6、小型化（2.4kg）全不锈钢法兰，易于安装；
7、过程连接与其它产品兼容，实现测量；
8、世界上采用H合金护套的传感器（专利技术），实现了优良的冷、热稳定性；
9、采用16位计算机；
10、标准4-20mA，带有基于HART协议的数字信号，远程操控支持向现场总线与基于现场控制的技术的升级。

  技术参数：1、使用对象: 液体、气体和蒸汽 ；2、输出信号: 4～20mADC（特殊可为四线制220VAC供电，0～l0mADC输出）； 3、供电电源: 12～45VDC，一般为24VDC；4、负载特性: 与供电电源有关，在某一电源电压时带负载能力见上图（负载特性），负载阻抗RL与电源电压 VS关系式为:RL≤50（Vs-12）； 5、指示表: 指针式线性指示0～100%等分刻度或LCD液晶式、LED数码管显示； 6、防爆: a.隔爆型 dIIBT4 ；  b.本质安全型 iaIICT6 ；7、量程和零点:外部连续可调； 8、正负迁移: 零点经过正迁移或负迁移后，量程、测量范围的上限值和下限值的值，均不能超过测量 范围上限的100% 。9、温度范围: 放大器工作温度范围:-29～＋93℃；  10、静压: 1、4、10、25、32MPa； 11、湿度: 相对湿度为0～100% ；12、容积吸取量:＜0.16cm3 ；13、阻尼（阶跃响应）:充硅油时，一般在0.2s到1.67s之间连续可调。

电容式压力变送器技术数据： 1、准确度: ±0.5%，±0.25%，±0.1%（智能型） ；2、 死区: 无（≤0.1%） ；3、稳定性: 六个月内不超过量程的基本误差值； 4、振动影响: 在任意轴向上，振动频率为200Hz时，误差为测量范围上限的±0.05%/g； 5、电源影响: 小于输出量程的0.005%/V ；6、负载影响: 电源如果稳定，则负载没有影响 。其它： 1、隔离膜片: 316不锈钢，哈氏合金C-276，蒙乃尔合金或钽； 2、排气/排液阀:316不锈钢，哈氏合金C，蒙乃尔合金； 3、法兰和接头: 316不锈钢，哈氏合金C或蒙乃尔合金； 4、接触介质“O”形环:丁晴橡胶，氟橡胶 ；5、灌充液: 硅油或惰性油 ；6、螺栓: 316L不锈钢； 7、电子壳体材料:低铜铝合金； 8、引压连接件: 法兰、NPTl/4，中心距54mm;接头NPTl/2或M20×l.5阳螺纹球锥面密封，带接头时 中心距50.8、54、57.2mm（NPT锥管螺纹符合GB/T12716-91） ；9、信号线连接孔:Gl/2"； 10、重量: 2.4kg（3851标准型） 。

电容式压力变送器选型表：
