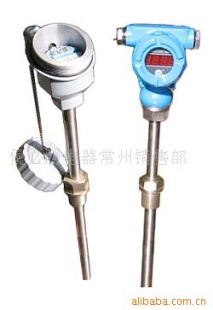

一体化现场温度指示器SWB

□特  点
 § 采用硅橡胶密封结构，因此耐震、耐湿，适合在恶劣现场环境下安装使
 用。
 §现场安装于热电偶、热电阻的接线盒内，直接输出4～20mA，这样既省去
 了昂贵的补偿导线费用，又提高了信号长距离传送过程中的抗干扰能力。
 §变送器具有输入端开路指示功能，热电偶温度变送器具有冷端温度自动补
 偿功能。
 §精度高、功耗低、使用温度范围宽、工作稳定可靠。
 §应用面广，既可以与热电偶、热电阻形成一体化现场安装结构，也可以作
 为功能模块安装在检测设备中。

□主要技术参数
 输入：热电偶   K型、B型、S型 、T型 、N型 、J型
             热电阻   Pt100、Cu100、Cu50
 输出：在量程范围内输出4～20mA直流信号。与热电偶输入的毫伏信号成线
  性；与热电阻的输入电阻信号成线性。
 基本误差：±0.5％FS
 传送方式：二线制
 工作电源：变送器工作电源电压12V，35V，额定电压24V。
 负载：极限负载电阻按下式计算：
                           Rt(max)=50(Vmin-12)
 正常工作环境：
 a)环境温度-25℃～80℃
 b)相对湿度5％～95％
 c)机械震动f ≤50Hz，振幅≤0.15mm
 d)周围空气不含有对铬、镍镀层、有色金属及其他合金起腐蚀作用的介质。
