OX7202便携式数字储存示波器
- 价 格：
- 电议
- 型 号：
- OX7202
产品介绍

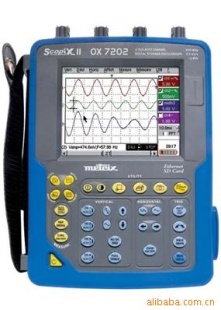

OX7202便携式数字储存示波器
| 品牌 | 法国CA | 型号 | OX7202 |
| 类型 | 接触式转速计 |
- 五合一功能：示波器、万用表、FFT分析仪、谐波分析仪和记录仪
- 2.5GS/s实时采样率，50GS/s等效采样率 – 存储深度每通道2500点（示波器模式下），可扩展到50K，另配有2GB可移动SD存储卡。
- 2个隔离通道，600V ，Cat III，可同时显示4个波形。
- 12位垂直分辨率，更深入、更精确进行缩放
- 实时FFT分析，
- 2个独立通道，4000-点，TRMS，200kHz数字万用表功能
- 彩色LCD触摸屏
- 33个直接命令键和视窗式菜单界面
- 多种通讯接口：RS-232，并口，以太网（内置WEB服务器）
- 触控笔直接访问屏幕菜单或功能，直接对图形元素进行操作
- 智能探头，带有用户自定义控制按钮
- 现场维修-工业方面或电子方面
- 工厂内部维护和维修
- 安装和运行监测
- 工业过程测试
- 质量控制
- 用于研发和实验室-工程师或技术员
技术参数：
| 人机界面 | |
| 显示屏 | 彩色5.7” TFT LCD(115x86mm) -320 x 240 LED背光 |
| 显示模式 | 500实时采样点显示 / 矢量带内插 |
| 波形显示 | 4实时波形+ 4 参考波形/ 分区显示&全屏显示 （波形区域达110 x 74） |
| 屏幕控制 | 触控屏 / 视窗式菜单及图形指令 |
| 语言 | 5国语言，菜单&在线帮助 （法、英、德、意、西班牙文） |
| 示波器模式 | |
| 垂直 | |
| 带宽 | 200MHz 带宽显示：15MHz, 1.5MHz或5kHz |
| 通道数 | 2隔离通道 |
| 输入阻抗 | 1MΩ ± 0.5%， 17pF |
| 输入电压 | 600 V / Cat III （探头连接安全适配器） |
| 垂直灵敏度 | 16档量程，从2.5mV到200V/div 垂直放大模式下可到156μV/div(12位转换器) 精度±1% |
| 垂直放大 | 单击视窗选取放大系统（使用触控笔在显示屏上直接选取） X 16 |
| 探头衰减系数 | 1/10/100/1000 或调整至任意值/可自由定义测量单位 |
| 水平 | |
| 时基扫描 | 35档，从1ns/div到200s/div,精度±0.1% 滚动模式下从100ms到200s/div |
| 水平放大 | 单击视窗选取放大系统（使用触控笔在显示屏上直接选取） |
| 触发 | |
| 触发方式 | 自动，触发，单次，自动50% |
| 触发类型 | 边沿，脉宽(20ns-20s)，延迟(120ns-20s)，计数（3-16384事件） TV帧或行数(525=NTSC 或625=PAL/SECAM) 触发电平连续可调 |
| 耦合 | AC，DC，高频限制，降噪—触发抑制（从160ns到30s） |
| 灵敏度 | ≤ 0.6 div (1kHz) / ≤ 1.5 div (整个带宽) |
| 阈值触发 | 开始于16个自动测量值中的一个 |
| 数字处理 | |
| 采样率 | 等效采样率50Gs/s ，每通道实时采样率2.5G s/s 或1Gs/s |
| 垂直分辨率 | 12位 （垂直解析度0.025%） |
| 存储深度 | 2500点/通道 可达50000点/通道（选配50K存储深度扩展） |
| 用户可支配存储空间Windows界面文件管理 | 2Mb，可存储各种不同文件：波形，组态设定，数学公式，图片文件等。 |
| GLITCH模式 | 脉宽≥ 2ns , 1250 对Min/Max (25000对，当选配50K存储深度扩展时) |
| 显示模式 | 包络模式，平均模式（系数从2至64），XY模式 |
| 其他功能 | |
| 自动 | 自动触发时间：<5s,自动辨识输入通道-频率>30Hz |
| FFT分析&数字运算 | FFT(线性或对数)，测量指针/ 数学运算+,-,x,/ 以及自定义数学公式 |
| 指针 | 2或3个指针：V，T，相位；分辨率12位；显示：4个字 |
| 自动测量 | 19种参数自动测量；分辨率12位；显示：4个字 |
| 万用表模式 | |
| 一般指标 |
