热电偶

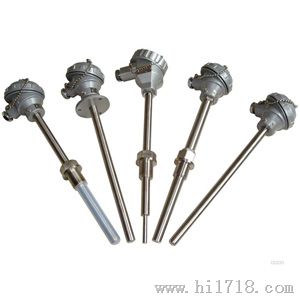

热电偶是温度测量仪表中常用的测温元件，是一种一次仪表。它直接测量温度，并把温度信号转换成热电动势信号，通过电气仪表（二次仪表）转换成被测介质的温度。各种热电偶的外形常因需要而极不相同，但是它们的基本结构却大致相同，通常由热电极、绝缘套保护管和接线盒等主要部分组成，通常和显示仪表、记录仪表及电子调节器配套使用。

热电偶的基本介绍

热电偶测温的基本原理是两种不同成份的材质导体组成闭合回路，当两端存在温度梯度时，回路中就会有电流通过，此时两端之间就存在电动势——热电动势，这就是所谓的塞贝克效应（Seebeck effect）。两种不同成份的均质导体为热电极，温度较高的一端为工作端，温度较低的一端为自由端，自由端通常处于某个恒定的温度下。根据热电动势与温度的函数关系，制成热电偶分度表；分度表是自由端温度在0℃时的条件下得到的，不同的热电偶具有不同的分度表。

在热电偶回路中接入第三种金属材料时，只要该材料两个接点的温度相同，热电偶所产生的热电势将保持不变，即不受第三种金属接入回路中的影响。因此，在热电偶测温时，可接入测量仪表，测得热电动势后，即可知道被测介质的温度。热电偶测量温度时要求其冷端（测量端为热端，通过引线与测量电路连接的端称为冷端）的温度保持不变，其热电势大小才与测量温度呈一定的比例关系。若测量时，冷端的（环境）温度变化，将严重影响测量的准确性。在冷端采取一定措施补偿由于冷端温度变化造成的影响称为热电偶的冷端补偿正常。与测量仪表连接用专用补偿导线。

热电偶的测温条件

热电偶是一种感温元件，是一种一次仪表，热电偶直接丈量温度。由2种不同成分材质的导体组成的闭合回路，由于材质不同，不同的电子密度产生电子扩散，稳定均衡后就产生了电势。当两端存在梯度温度时，回路中就会有电流产生，产生热电动势，温度差越大，电流就会越大。测得热电动势之后即可晓得温度值。热电偶实践上是一种能量转换器，将热能转换成电能。

热电偶的技术优势：热电偶测温范围宽，性能比拟稳定；丈量精度高，热电偶与被测对象直接接触，不受中间介质的影响；热响应时间快，热电偶对温度变化反响灵活；丈量范围大，热电偶从-40~+ 1600℃ 均可连续测温；热电偶性能牢靠， 机械强度好。运用寿命长，装置便当。

热电偶必需是由两种性质不同但契合一定请求的导体（或半导体）资料构成回路。热电偶丈量端和参考端之间必需有温差。将两种不同资料的导体或半导体A和B焊接起来，构成一个闭合回路。当导体A和B的两个执着点1和2之间存在温差时，两者之间便产生电动势，因此在回路中构成一个大小的电流，这 种现象称为热电效应。热电偶就是应用这一效应来工作的。

热电偶的主要特点

1、装配简单，更换方便；

2、抗震性能好；

3、测量精度高；

4、测量范围大（－200℃～1800℃，特殊情况下可达2300℃）；

5、热响应时间快；

6、机械强度高，耐压性能好；

7、耐高温可达2300度；

8、使用寿命长。

热电偶常见的种类

常用热电偶可分为标准热电偶和非标准热电偶两大类。所谓标准热电偶是指国家标准规定了其热电势与温度的关系、允许误差、并有统一的标准分度表的热电偶，它有与其配套的显示仪表可供选用。非标准化热电偶在使用范围或数量级上均不及标准化热电偶，一般也没有统一的分度表，主要用于某些特殊场合的测量。标准化热电偶中国从1988年1月1日起，热电偶和热电阻全部按IEC国际标准生产，并指定S、B、E、K、R、J、T七种标准化热电偶为中国统一设计型热电偶。

热电偶的安装要求

对热电偶与热电阻的安装，应注意有利于测温准确，安全可考及维修方便，而且不影响设备运行和生产操作.要满足以上要求，在选择对热电偶和热电阻的安装部位和插入深度时要注意以下几点：

1、为了使热电偶和热电阻的测量端与被测介质之间有充分的热交换，应合理选择测点位置，尽量避免在阀门，弯头及管道和设备的死角附近装设热电偶或热电阻。

2、带有保护套管的热电偶和热电阻有传热和散热损失，为了减少测量误差，热电偶和热电阻应该有足够的插入深度：

（1）对于测量管道中心流体温度的热电偶，一般都应将其测量端插入到管道中心处（垂直安装或倾斜安装）.如被测流体的管道直径是200毫米，那热电偶或热电阻插入深度应选择100毫米；

（2）对于高温高压和高速流体的温度测量（如主蒸汽温度），为了减小保护套对流体的阻力和防止保护套在<
