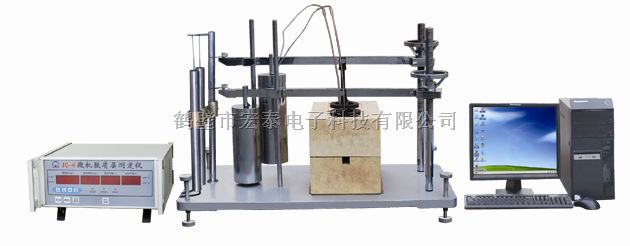

微机胶质层测定仪

胶质层测定仪具体表现在：

1、有良好的温度跟踪特性，特别对大之字形煤种更能反映其优越性。

2、有极强的抗干扰能力，包括失电后再复电，也能无声无息地恢复失电前的试验时间，要求温度，导通角等运行参数。

3、仪器的集成化。软件化测试精度和安全可靠性得到了进一步提高。其技术指标如下：

（1）可控制双炉或单独控制前炉、后炉的加热过程。

（2）负载功率不大於5KW，而测温电偶为K型。

（3）测温范围：000～999℃，分辩率1℃。

测时范围：000～999min， 分辩率1分。

测时误差：±30秒/24小时。测温精度：±2℃。

（4）电源电压：交流220（1±10%）v,50 HZ。

（5）可连续工作。

胶质层测定仪的安装和接线

1、仪器应安装在室温0-40℃，湿度≤80%，周边无腐蚀性气体且空气流通的场合。

2、仪器的接线均在后面板上。

（1）连结电源的接线柱二个，红接线柱接交流220伏电源的相线，黑接线柱接中线。

（2）连接前后炉加热硅碳棒的接线柱各二个，红接线柱为仪器的相线出线，黑接线柱为中线出线。

（3）地线接线柱要与实验室地线相连。

（4）连接前后炉测温热电偶的端子各二个，前后炉的热电偶分别通过补偿导线与该端子相连。

（5）熔丝座内装1A保险管。

胶质层测定仪显示和操作键

前面板

1、显示共12位。

（1）一般情况下，显示前炉温度（1～3位），试验时间（4～6位），要求温度（7～9位）和后炉温度10～12位）。第三位小数点闪烁表示前炉温度采样，第十二位小数点闪烁表示后炉温度采样，第六位小数点产闪烁为秒信号。

（2）在故障和异常情况下，显示下表的出错代码

 *在炉温超过要求温度80度以上，则出现 Err2，应检查是否可控硅已烧坏而无法断电。

（3）在连续（按键间隔小於1秒）按二次“消音/查询”键时，1-3位显示前炉导通率，10～12位显示后炉导通率。该导通率以交流半个周波的180度为基值。

2、操作键

（1）【启动】键：按此键，试验从头开始。

（2）【备用】键：见操作及说明有关部分。

（3）【消音/查询】键：按此键消音，且连续按二次将查询前后炉加热电压的导通率。

（4）【项目调整】键：本仪器有控制双炉，前炉和后炉三种状态，按“项目调整”键可轮流改变上述三种状态。在单独控制前炉加热时，后炉温度显示全暗，在单独控制后炉加热时，前炉温度显示全暗。不按此键将保存上次状态。

为了防止操作人员不慎误操作，因此须连续（前后二次按键的间隔时间小於1秒）按二次才能改变运作状态。

胶质层测定仪器的操作和说明

1、合上电源，且按“启动”键，仪器将进行自检。

若不按“启动”键，仪器认为是失电后复电，而直接进入试验加热状态，因此每次新的煤样试验，均应按一次“启动”键。

仪器自检的现象是不断闪烁显示—rdy—,仪器内部自动检查，如不合格则显示—Err1—;如合格约20秒左右，进入试验加热状态，且正常显示前后炉温度，试验时间和要求温度。

2、合上电源且按“启动”键，仪器应报警，按“消音”键应能消音，验证报警和消音系统的正常。

3、胶质层测定控温仪进入试验加热状态后，对前后炉的温度进行循环检测，约5秒钟转换一次，循环1-2次以后，仪器自动求出前后炉的温度平均值。如该平均值小于80℃，则认为是冷炉启动,初始要求温度定为20℃，试验时间定为零，经过2分钟以后，要求温度才以10℃/分的速率上升。如平均值大于或于80℃，则认为是暖炉启动，前后炉的温度平均值定为初始要求温度，
