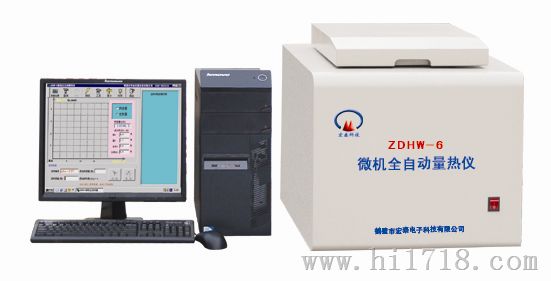

量热仪

热量计量热仪

通用的热量计量热仪有两种：恒温式和绝热式。它们的差别只在于外筒及附属的自动 控温装置，其余部分无明显区别。热量计包括以下主件和附件：

量热仪氧弹

由耐热、耐腐蚀的镍铬或镍铬钼合金钢制成，需要具备三个主要性能：

a.不受燃烧过程中出现的高温和腐蚀性产物的影响而产生热效应；

b.能承受充氧压力和燃烧过程中产生的瞬时高压；

c.试验过程中能保持完全气密。

弹筒容积为250～350mL，弹盖上应装有供充氧和排气的阀门以及点火电源 的接线电极。

新氧弹和新换部件(杯体、弹盖、连接环)的氧弹应经15.0MPa(150atm)的水压试 验，证明无问题后方能使用。此外，应经常注意观察与氧弹强度有关的结构，如杯 体和连接环的螺纹、氧气阀和电极同弹盖的连接处等，如发现显著磨损或松动，应进行修理，并经水压试验后再用。

另外，还应定期对氧弹进行水压试验，每次水压试验后，氧弹的使用时间不得 超过一年。

热量计量热仪内筒

用紫铜、黄铜或不锈钢制成，断面可为圆形、菱形或其他适当形状。筒内装水

2000～3000mL，以能浸没氧弹(进、出气阀和电极除外)为准。

内筒外面应电镀抛光，以减少与外筒间的辐射作用。

量热仪外筒

为金属制成的双壁容器，并有上盖。外壁为圆形，内壁形状则依内筒的形状而

定，原则上要保持两者之间有10～12mm的间距，外筒底部有绝缘支架，以便放 置内筒。

a.恒温式外筒：恒温式热量计配置恒温式外筒。盛满水的外筒的热容量应不小 字串5

于热量计热容量的5倍，以便保持试验过程中外筒温度基本恒定。外筒外面可加绝

缘保护层，以减少室温波动的影响。用于外筒的温度计应有0.1K的最小分度值。

b.绝热式外筒：绝热式热量计配置绝热式外筒，外筒中装有电加热器，通过自

动控温装置，外筒中的水温能紧密跟踪内筒的温度。外筒中的水还应在特制的双层 上盖中循环。

自动控制装置的灵敏度，应能达到使点火前和终点后内筒温度保持稳定(5min

内温度变化不超过0.002K)；在一次试验的升温过程中，内外筒间的热交换量应不 超过20J。

 搅拌器 螺旋桨式，转速400～600r min为宜，并应保持稳定。搅拌效率应能使热容量标定中由点火到终点的时间不超过10min，同时又要避免产生过多的搅拌热(当内、外筒温度和室温一致时，连续搅拌10min所产生的热量不应超过120J)。

 量热仪温度计

内筒温度测量误差是发热量测定误差的主要来源。对温度计的正确使用具有特 别重要的意义。

a.玻璃水银温度计

常用的玻璃水银温度计有两种：一是固定测温范围的精密温度计，一是可

变测温范围的贝克曼温度计。两者的最小分度值应为0.01K，使用时应根据计

量机关检定证书中的修正值做必要的校正。两种温度计应每隔0.5K检定一点，

以得出刻度修正值(贝克曼温度计则称为毛细孔径修正值)。贝克曼温度计除这 个修正值外还有一个称为“平均分度值”的修正值。

b.各种类型的数字显示精密温度计

需经过计量机关的检定，证明其测温准确度至少达到0.002K(经过校正后)，以 保证测温的准确性。

附属设备

 温度计读数放大镜和照明灯

为了使温度计读数能估计到0.001K，需要一个大约5倍的放大镜。通常放大

镜装在一个镜筒中，筒的后部装有照明灯，用以照明温度计的刻度。镜筒借适当装置 可沿垂直方向上、下移动，以便跟踪观察温度计中水银柱的位置。 字串9
