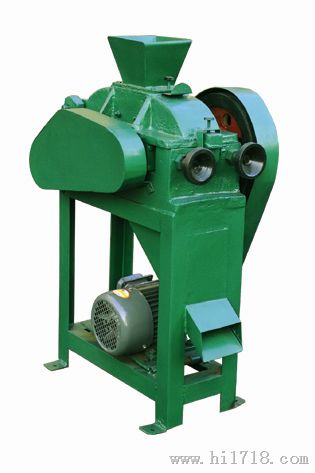

双辊破碎机

双辊式破碎机，适用于化验室和实验室细碎各种中等和低等硬度的矿石或岩石之用，其抗压强度不高于700公斤/厘米。

双辊破碎机技术规范

 1、 轧辊尺寸　　　　　　　　       Φ200×75

２、装料粒度　　　　　　　　　13毫米

３、出料粒度　　　　　　　　　　　＜3毫米

４、生产量（当轧辊间隙为4毫米时） 0.2-0.5T/小时

５、轧辊转速　　　　　　　　　　　450转/分

６、电动机功率　　　　　　　　　　1.5千瓦

对辊破碎机 工作原理和结构简述

本机主要由机座，轧辊与安全弹簧等部分组成，工作时由电动机经三角皮带轮、链轮传动，两个轧辊按相反方向回转，挤压破碎物料。轧辊间隙可以在规定范围内适当调节，以控制出料粒度大小。

本机主要工作部件，是在两根水平轴上平行安装两个相向回转的轧辊。其中一轴安装在轴承体内，带动轧辊运转，另一个轴安装在可调节的轴承内。

调整两轧辊之间的间隙，是通过由手轮、螺纹轴套和拉紧螺栓等组成的调节机构来移动轴承座而实现的，调整时须松开园螺母。

轴承座安装在机体上，在固定轧辊一边，装有弹簧。当硬度过高的物料落入破碎腔时，弹簧被过度压缩，轧辊间隙增大，物料就可以顺利通过而不至于损坏其它部件，起到安全保护作用。给料斗设置在上盖顶部，并有闸门控制给料口的大小。在上盖的内侧，装有衬板，以防止物料没经轧辊的破碎而落下。轧辊轴支承在镶有锡青铜轴承的轴承座上，其润滑是通过四个油杯定期来实现的。弹力的大小可由压紧螺栓来调整，键条的调节不能过紧，须有一定挠度，避免由于拉力过大而造成键条断裂现象，一般取键条的挠度f=0.02A（A为键轮中心距）。
