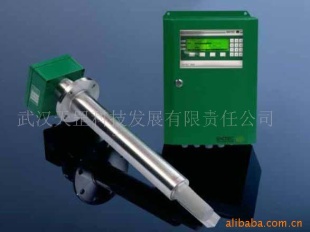

氧化锆分析仪

变送器

■ TAMK高性能O2含量变送器

■ 测量精度≤±0.5%

■ 全自动校准能力

■ 输出衰减可任意调节

■ 参考气和测试气气动部分可电子检测

■ 两个可以设定的测量限和报警阀值

■ 在线的帮助显示

■ 带图形的显示，数字显示，文字显示和条状显示

传感器

■ 适用于不同工矿条件的探头系列

■ 所有探头都可以选配用专利的MLT多层技术氧化锆

■ 可以保证氧化锆电池具有最长的工作寿命

■ 在高含硫和强还原性气体等最恶劣的烟气环境下

■ 适用于不同场合的零配件和附件

■ TAMK独特的焊接技术—保证了测量电池的气密性

■ 不需要对过程气体做任何采样和处理

■ 提供防爆型设计

■ 探头的使用温度可达1400℃

■ 提供各种不同长度的探头以插入烟道位置

■ 获取真实的被测气体氧含量

应用领域

■ 发电厂

■ 垃圾焚烧厂

■ 冶金钢铁厂

■ 惰性气体厂

■ 化工厂

■ 石化工业

■ 合成纤维厂

■ 造纸厂

■ 水泥厂

■ 玻璃厂

变送器技术指标

外型尺寸：两种外壳封装参见电子变送器的外型图

供电电压：200 V/50Hz±10%

功耗： 400VA加热时

100-200VA工作时

保险丝：10A

烟气温度：<600℃

<1400℃探头配烟气冷凝管

环境温度：-20℃∽+55℃

其它温度可另提

抗干扰性：欧洲低电压导则：

EN50081-2：July 1993

EN50082-2: March 1995

继电器输出：浮地 230 V 5 A 阻性负载

有效量限时A/D转换器的分辨力：14Bit+sign

热电偶的模拟输入：电阻>900KΩ

温度补偿：电子式

0/4-20mA信号输出：负载500Ω，无源可选HART协议

mA输出的响应时间：<175ms

显示：LCD，高亮度LED，240×64点，带图形显示

接口：RS 232，RS 485，总线兼容

测量量限：Oxygen 0-2% O₂to 0 – 25% O₂(其它可另提)

高准确度：Oxgeng 读数的±0.2%，最小分辨率1ppmO₂

传感器的技术指标

氧浓度探头ZGF1和ZGF2，ZGF3，防爆型ZGF4

探头材料：V4A1.4571/316SS

烟气温度：风各探头性能

烟气压力：-50----+50mbar

烟气流速：0----50m/s

环境温度：-40---+80℃

检测极限：小于1ppm

接线盒防护：IP65

外形尺寸：见外型尺寸图

电源电压：由电子变送器提供

兼容性：见各探头性能

响应时间：0.5s（烟气流速大于10m/s）

工作寿命：根据应用条件可达10年以上

T90时间：5s（烟气流速大于10m/s）

插入长度：见各探头造型指南
