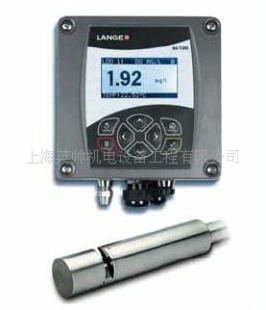

美国哈希UVASSC有机物分析仪

品牌	美国哈希	型号	UVASSC有机物分析仪
类型	水质在线分析仪	测量范围	0-1500
测量精度	0.5	电源电压	220
分辨率	0.5%	用途	UVASSC有机物分析仪

上海英帅机电代理美国哈希全系列产品,提供维修安装服务(021-52958909, 13651883755,ensuregroup@163.com)

核心提示：
UVAS sc 传感器操作手册DIN38402 C2 规定以254nm 处的特别吸光系数表示过滤后的水样的测量值，该吸光系数可以转化为吸光度/米。通过对不同光程比色池的光度计中测得的测量值进行比较，然后可获得吸收单位1/m 或m-1。吸收读数可以转换成透过率并且通过控制器显示。UVAS 浸没式探头由一个多光束吸收光度计组成，可以有效的进行浊度补偿。当在550nm 处测量SAC 值时可以进行浊度补偿，并将这个测量值从在254nm处测得的SAC 值中减去。控制器规定光度计的灯每闪一次，就进行一次测量，而且，测量窗的机械清洗是通过擦拭器完成的。对于特定的应用场合，选择正确的传感器光程是非常重要的。通常，越干净的水所需要的光程就越长。在自来水应用中一般选择光程为5mm 和50mm。在废水应用中，一般选择光程为2mm 和1mm。

2.2 传感器的综合信息
UVAS sc——（图1）当直接浸没在介质中时，系统可用于检查污水处理厂出水。
UVAS sc 的旁路配件——（图2）在不可能直接测量介质的情况下（例如，应用在自来水中），或介质负荷要求必需测量过滤后的水样时（非常高的TS 含量，污水处理厂进水，废料堆等等），可应用高精度的UVAS sc 传感器流通池方法。

图 1 UVAS sc 传感器

图 2 安装在旁路面板上的UVAS sc 传感器

2.3 操作原理
溶解在水中的有机物能够吸收紫外光。需要注意的是：并非水中所有的有机物都会吸收紫外光。

UVAS sc 操作原理
溶解在水中的有机物能够吸收紫外光，水中有机物的含量可以通过测量到达检测器的光量进行测量。254nm 处的特别吸光系数可以对应有机物的测量值。
UVAS sc 的特点是维护量低、无需试剂或采样。参考波长为550nm，用于做为自动基线补偿和浊度修正。（图5）。
图 5 测量原理

DIN38402 C2 规定以254nm 处的特别吸光系数表示过滤后的水样的测量值，该吸光系数可以转化为吸光度/米。通过对不同光程比色池的光度计中测得的测量值进行比较，然后可获得吸收单位1/m 或m-1。吸收读数可以转换成透过率并且通过控制器显示。UVAS 浸没式探头由一个多光束吸收光度计组成，可以有效的进行浊度补偿。当在550nm 处测量SAC 值时可以进行浊度补偿，并将这个测量值从在254nm处测得的SAC 值中减去。控制器规定光度计的灯每闪一次，就进行一次测量，而且，测量窗的机械清洗是通过擦拭器完成的。对于特定的应用场合，选择正确的传感器光程是非常重要的。通常，越干净的水所需要的光程就越长。在自来水应用中一般选择光程为5mm 和50mm。在废水应用中，一般选择光程为2mm 和1mm。

3 安装
3.1 传感器和SC100 之间的连接和接线
危险
尽管 sc100 控制器被鉴定为可以安装在1 级2 类危险区域，但该鉴定是在安装了控制图5860078 列出的传感器的情况下做出的。Sc100 控制器及本传感器并不适合于应用在1 级2 类危险区域。
3.3.1 使用快速接头连接传感器
传感器电缆在供货时配有一个插拔式的快速接头，方便将传感器连接到控制器上（图6）。在必需要拆除传感器的情况下，保留接口处的帽来密封接头的开口处。延长电缆需要购买，长度分别是5 米，10 米，15 米，20 米，30 米和50 米。见第41 页的更换部件和配件。
图6 使用快速接头连接传感器

3.1.2 将传感器的电缆与SC100 直接连接
1. 断开控制器的电源。
2. 打开控制器的盖子。
3. 断开并拆除快速连接和接线条J15 之间已经存在的线，见第13 页的图7。
4. 拆除快速连接装置和线，在开口处安装螺纹插座以维持环境等级。
5. 从传感器电缆上切除快速接头。
6. 剥掉电缆线末端的绝缘材料1 英寸。每根线端剥掉1/4 英寸。
7. 将电缆穿过导管和导管中心或应变消除装置（订货号为16664）以及控制器机箱上的一个孔。拧紧装置。
注：使用货号为16664 以外的其它应变消除装置时可能会导致发生危险。仅能使用我们推荐的应变消除装置。
8. 将插座重新安装到传感器获取的入口，维持环境等级。
9. 电线见表3 和图7。
10. 盖上盖子。
表 3 接线盒J5 与传感器之间的接线接线序号 接线名称 线的颜色
1 数据（+） 蓝色
2 数据（-） 白色
3 服务需求无连接
4 +12VDC 棕色
5 公用电路黑色
6 屏蔽屏蔽（在存在的快速连接装置上为灰色的线）
图7 使用电缆与控制器直接连接

3.2 将传感器与SC1000 连接起来
3.2.1 使用快速接头连接传感器
1. 从控制器上拧下连接器帽。在传感器必需被拆掉的情况下，保留传感器帽来密封连接器的开口处。
2. 将连接器推入插座中。
3. 手动拧紧连接固定螺母。提示：传感器不要使用中间的连接，因为这是为显示模块保留的。
3.3 安装概况
图 8 是一个正确安装传感器的例子。
安装 UVAS sc 传感器时，要确保墙壁和传感器之间有足够的距离以防止物理损坏。在水平的位置安装传感器时，缝隙应该面向左侧或右侧。狭缝不要向上，这样可能会导致沙子聚集，而且去除气泡也很困难。不要让传感器朝下，否则或使空气聚集。对于所有的安装，都要使用 90 度适配器，安装信息请参照图11。确保流通单元是水平安装的。

典型应用:
在污水、地表水、工业循环水中连续监测有机污染物。自来水原水有机污染程度的综合评价指标

特性和优点：
国际通用技术，经过验证的、高精确的紫外光吸收方法
无需样品预处理，反应分析速度快，不需要任何试剂、无需取样设备。
传感器有机械自清洗功能
浸入和流通池两种安装方式可供选择

检测原理:
含有共轭双键或多环芳烃的有机物溶解在水中时，对紫外光有吸收作用。因此，通过测量这些有机物对254nm 紫外光的吸收程度，特别吸光系数，用来衡量水中有机污染物总量的物理量。通过双光束系统，实现浊度自动补偿。

技术参数：
量程可选： 0.01～60m-1, 0.1～600m-1 , 0～1500m-1, 2～3000m-1
测量周期： 1分钟
光    程：1mm，2mm，5mm，50mm
响应时间： ＞1 min(可调)
电缆长度： 8 米
模拟输出： 两路0/4～20 mA，负载 500 Ohm
现场总线： MODBUS 或Profibus（可选）
防护等级： IP65
工作温度： +2℃ ～40 ℃
探头耐压： 0.5 bar（探头在水下安装深度为2 米）
工作电源： 230VAC±10%，50 Hz，15VA 或 24V DC/AC±25%，800mA
探头尺寸： 约70×333mm（直径×长度）
探头重量： 约3.6kg

订购指南：
常用的整机定货：
 以下UVAS sc在线有机物分析仪包括SC100控制器及不同光程的传感器
69450-00   UVAS sc带1mm光程传感器的在线有机物分析仪
69451-00   UVAS sc带2mm光程传感器的在线有机物分析仪（通用型）
69452-00   UVAS sc带5mm光程传感器的在线有机物分析仪
69453-00   UVAS sc带50mm光程传感器的在线有机物分析仪

单项定货：
 UVAS sc在线有机物分析仪传感器
LXV418.99.10002    仅1 mm  UVAS sc传感器
