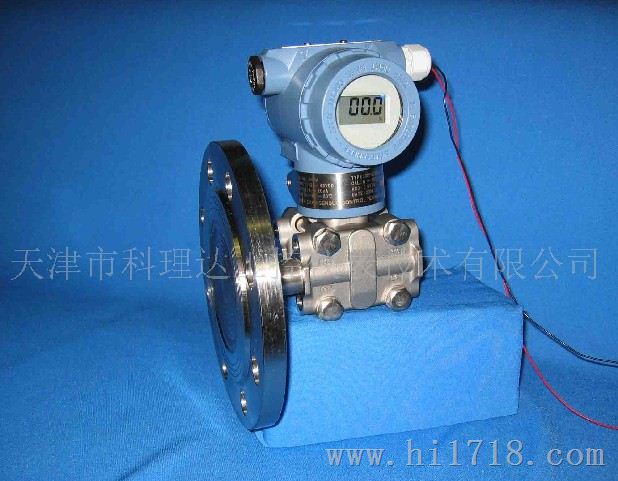

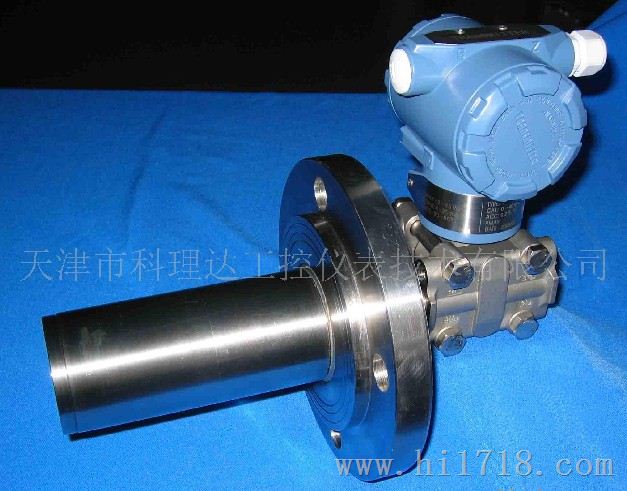

3351法兰式液位变送器

测量范围: 0-15M
测量精度: 0.5

1、概述：

3351小型化压力差压变送器是采用技术最成熟的电容式传感器芯体，根据用户不同要求，推出，N型（普通型）、G型（常规智能型）、和S型（标准智能型）三种规格。LCD液晶表头，蓝色背光解决了晚间读数问题。智能系列，通过就地按钮可现场调零和量程。通过手操器或通讯软件可实现无源标定和数据组态。根据用户要求，量程比可达到20：1，精度可达到0.075%FS。

2、应用场所：

广泛应用于石油、石化、化工、发电、造纸、造船等行业。

3、工作原理：

过程压力通过两侧的隔离膜片、灌冲液传至δ室的中心测量膜片，中心测量膜片两边还有两片电容极板，由于两侧压力不同，中心测量膜片产生变形位移，（不超0.1毫米）位移量与差压成正比。由于位移，中心测量膜片与两边的电容极板间的电容量发生了变化，中心测量膜片与两边的电容极板间的电容量差与位移成正比。电子电路将电容量差变换成4-20mA电流信号或HART信号。

4、精度指标：

（1）、精度：智能型，0.2%FS。普通型，0.5%FS。微差压，0.5%FS。远传，0.5%FS。液位，0.5%FS。

（2）、环境温度影响：零点，0.5%FS/55℃；量程，1%FS/55℃。

（3）、静压影响：零点误差，静压从0-13.7MPa，0.2%FS/6.9MPa。静压超过13.7MPa，0.5%FS/6.9MPa。量程误差，0.25%FS/6.9MPa。

5、稳定性：
