SJ5200螺纹测量仪

一、SJ5200螺纹测量仪 产品介绍     价格详情，请进入 中图仪器chotest网站 查看

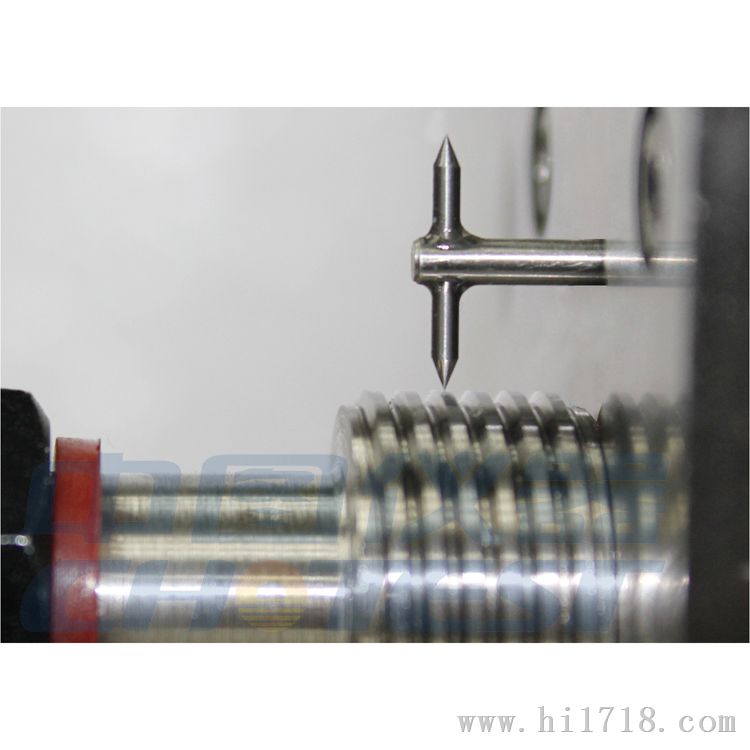

SJ5200采用进口高精度光栅测量系统、高精密气浮轴承驱动系统、进口伺服电机控制系统、高稳定性工业计算机控制系统及超大容量存储器技术，实现螺纹综合参数的全自动、高精度测量。通过高精密气浮轴承系统驱动测针与被测螺纹接触扫描，采用进口高精度光栅测量系统记录接触扫描过程中水平和垂直方向的坐标，由计算机将二维记录数据进行合成，按螺纹参数的相关定义进行分析，计算获得螺纹的各种参数。

螺纹综合测量机为全自动测量，操作者只需装好被测螺纹，在检定软件上选择被测螺纹的标准和输入被测螺纹的规格、检测量程等参数后，点击“开始”按钮，系统立即进行全自动检定，系统可以实时显示螺纹轮廓的牙型曲线图，自动计算出大径、中径、小径、螺距、牙型角等各项螺纹参数，并根据系统内置的螺纹标准数据库对被测件螺纹的各项参数进行合格判定，整个测量过程不超过2分钟，检定结束后自动生成检定结果。

仪器测量原理符合《GB/T 28703-2012圆柱螺纹检测方法》、圆柱螺纹规检测规程（JJG 888-1995）、圆柱螺纹量规校准规范（JJF 1345-2012）的要求。

系统软件为简体中文操作系统，操作方便。

二、SJ5200螺纹测量仪 结构原理

本仪器主要包括光栅传感器、气浮轴承系统、测控箱、检定夹具、检定软件、计算机和打印机。

SJ5200螺纹综合测量机采用计量光栅尺作为长度标准，采用工业计算机进行控制。计算机在用户点击“开始”后，会根据用户选择被测螺纹的标准和输入被测螺纹的规格、检测量程等信息后，向控制箱的微处理器发出相应控制指令；测控箱收到指令后，自动控制微型直流电机精确驱动测针与被测螺纹接触扫描，由光栅测量系统记录接触扫描过程中水平和垂直方向的坐标，由计算机将二维记录数据进行合成，按螺纹参数的相关定义进行分析，计算获得螺纹的各种参数，形成检定记录和结论，保存到数据库并供客户进行报告打印。

三、SJ5200螺纹测量仪 产品功能

1、全自动检定圆柱螺纹塞规、圆柱螺纹环规、锥螺纹塞规、锥螺纹环规、光面环规、光面塞规等各种内外尺寸量规的综合参数，如作用中径、单一中径、大径、小径、螺距、牙型半角、牙型轮廓偏差、轮廓角、锥度等参数；
2、检定各种类国标（GB）、ISO（公制）、BS（英制）、ANSI（美标）、DIN（德标）、JIS（日标）量规；
3、可检测单头、多头螺纹的综合参数；
4、满足多种螺纹规程、标准，根据规程、标准自动进行检定结果判定；
5、一次测量即可记录和显示任意位置螺纹数据及各种螺纹参数，自动生成被检定螺纹的曲线图、相关参数数据和分析图表，包含规程中要求测量的各种示值误差；
6、支持中、英文界面，更符合中国用户操作习惯；
7、可按被测螺纹类型、生产单位、出厂编号、检定员、送检单位、设备编号、检定日期和有效日期等查询和管理检定记录；
8、可从数据库中选定多条记录成批打印检定记录或者检定证书；
9.可将检定数据输出到Word、Excel、AutoCAD文档；
10、具有数据备份和还原数据库功能。
11、可根据客户特殊需求，定制检定记录报表和检定证书的格式。
12、可根据客户需求定制检定标准。
