电石发气量测定装置

电石发气量测定装置(含标准器）

型号:M307573/LJD-19  库号：M307573

一、 用途
　　M307573/LJD-19型电石发气量测定装置是在密封条件下，测定单位质量电石产生乙炔气量的计量器具。可应用于电石生产厂、电石深加工厂及有关电石的科研和质量监督部门。
二、 主要技术指标

　　1、 计量器容积：19L
　　2、 装置精度等级：0.5级
　　3、 工作压力：OPa
　　4、 波动≤50Pa

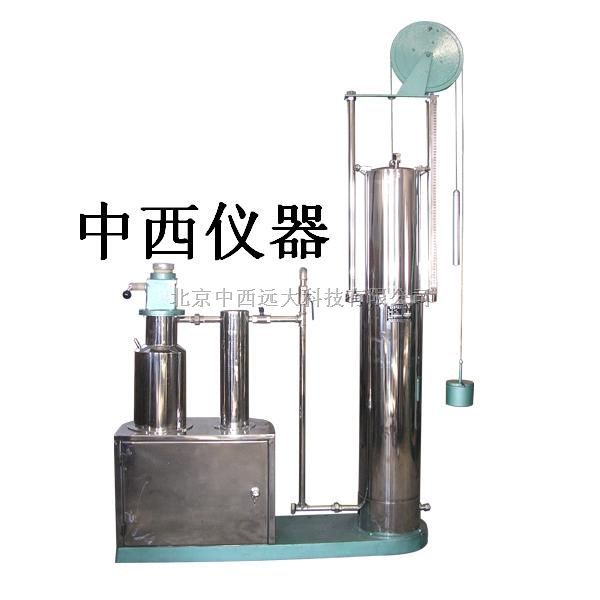

三、 产品结构
　　主要由乙炔发生器、气液分离器和计量器三部分组成。
四、 工作原理
　　装置中的计量器是一个恒压的、容积可变的、密封性计量器具。计量器的计量腔是由钟罩、水槽借助于密封液组成的容积可变的空腔，腔内的工作压力是通过配重锤来调正的在出厂时工作压力已调整为OPa，恒定的压力是通过平衡轮中曲线轮和补偿锤实现的，其密封液采用NaCL饱和溶液。
　　一定质量的电石试样投入到盛有一定容积水的乙炔发生器中后，产生的乙炔气经气液分离器除去水份后，由管路进入计量腔，使钟罩上升，待反应结束后从计量器的标尺上读出容积示值。此容积量值就是一定质量的电石试样所产生的乙炔量
为了配合电石质量的检测，我厂和化工部、化工研究院共同研制了电石发气量测定装置。在制定标准过程中，起草人参照相关的国外标准，将装置的容积定为19升，故而配制4.75升标准器，标准器零点定在进水伐下方，4.75升的液面值由出厂检定证书给出定值。（玻璃管0-100mm中的一点）。

标准器精度：0.1%
此价格含一套标准器
