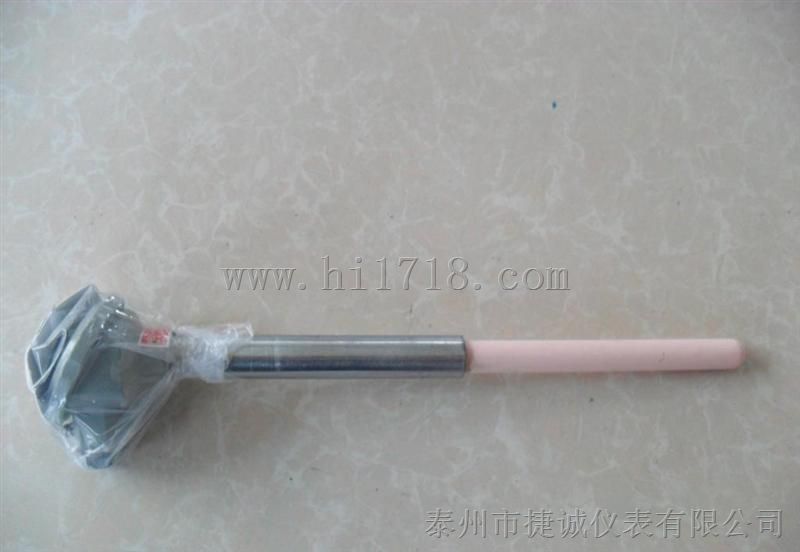

抗震铂铑热电偶

铂铑热电偶的工作原理

　　铂铑热电偶是由两种不同成分的导体两端接合成回路时,当两接合点温度不同时，就会在回路内产生热电流。如果热电偶的工作端与参比端存在有温差时，显示仪表将会批示出热电偶产生的热电势所对应的温度值。

铂铑热电偶具体的应用情况

　　铂铑热电偶又称高温贵金属热电偶，铂铑有单铂铑（铂铑10-铂铑）和双铂铑（铂铑30-铂铑6）之分，它们作为温度测量传感器,通常与温度变送器、调节器及显示仪表等配套使用,组成过程控制系统，用以直接测量或控制各种生产过程中0-1800℃范围内的流体、蒸汽和气体介质以及固体表面等温度。

　　铂铑热电偶为贵金属热电偶。偶丝直径规定为0.5mm，允许偏差-0.015mm，其正极（BP）的名义化学成分为铂铑合金，其中含铑为30%，含铂为70%，负极（BN）为铂铑合金，含铑为量6%，故俗称双铂铑热电偶。该热电偶长期使用温度为1600℃，短期使用温度为1800℃。

铂铑热电偶退火的方法

　　铂铑热电偶可以通过退火消除热电极内应力，改善金相组织，提高稳定性。

　　通过在空气中退火，将热电偶热电极悬挂在退火架上，缓慢地调节电流，使热电极在某一温度下保持一定时间，然后缓慢地将输入电流降为零，通电退火使得纵向受热均匀，附在表面上低熔点金属及杂质可以充分挥发，但是径向受热受周围空气影响，不一致，冷却速度快产生热内应力。

　　在炉内退火，标准铂铑10-铂热电偶和标准铂铑30-铂铑6热电偶经通电退火后，还要在炉中退火，将热电极穿上绝缘管后放入专用退火炉的均匀温场内，在1100±20℃温度下保持一段时间，然后随炉冷却，它使得径向受热均匀，消除穿管造成内应力，增加热电性的稳定性。
