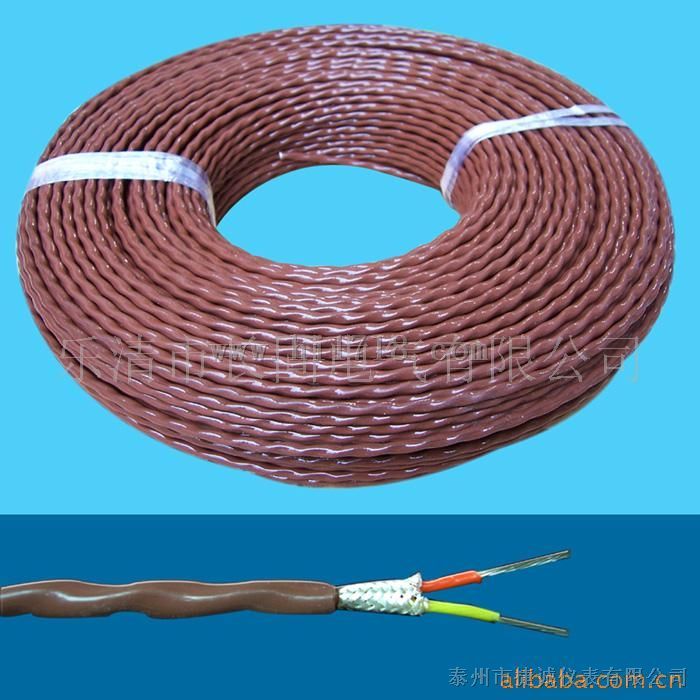

高温带屏蔽补偿导线

选择热电偶补偿导线时要知道热电偶补偿导线所处的环境温度及现场工矿状况，根据现场环境温度情况选择合适的补偿导线护套，一般环境温度在-25～105℃时选择聚氟乙烯护套，环境温度在-60～205℃时选择聚全氟乙烯作为补偿导线的护套，而在-60～260℃时则选择聚四氟乙烯作为热电偶补偿导线的护套。所以在选择时一定要注意现场工矿情况。

1. 补偿导线的选择 　　补偿导线一定要根据所使用的热电偶种类和所使用的场合确选择。例如,k型偶应该选择k型偶的补偿导线,根据使用场合,选择工作温度范围。通常kx工作温度为-20～100℃,宽范围的为-25～200℃。普通级误差为±2.5℃,精密级为±1.5℃。 　　2. 接点连接 　　与热电偶接线端2个接点尽可能近一点,尽量保持2个接点温度一致。与仪表接线端连接处尽可能温度一致,仪表柜有风扇的地方,接点处要保护不要使得风扇直吹到接点。　5. 补偿导线 　　为了提高热电偶连接线的抗干扰性,可以采用补偿导线。对于现场干扰源较多的场合,效果较好。但是一定要将层严格接地,否则层不仅没有起到的作用,反而增强干扰。 　　热电偶用补偿导线的作用 　　是来延伸热电极即移动热电偶的冷端，与显示仪表联接构成测温系统。本产品等效采用IEC 584-3《热电偶第三部份－补偿导线》国家标准。绝缘层和护层选用进口优质氟塑料，并采用整体连续挤出新工艺，使该产品具有优良的耐酸、碱、耐磨和不燃延之性能，可浸入油水中长期使用。使用温度在60-205-260℃，属于当代国际先进水平。产品主要应用于各种测温装置，已被广泛用核电、石油、化工、冶金、电力等部门。
