三丰手动气浮式三坐标M544

价格：: 450000.00

型号：: M544/574

产品介绍

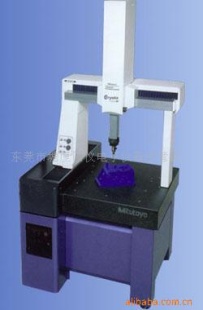

三丰手动气浮式三坐标M544

品牌	日本三丰	型号	M544/574
类型	桥式三坐标测量机	定位精度	0.0005（mm）
适用范围	五金、模具

产品名称：手动气浮式三坐标测量机
产品型号：Crysta-PLus M544/574

高精度设计

一触式空气夹钳

恒定测量

测头触发信号切断开关

可升级为CNC

测头照明功能

的手动三坐标测量机温度补偿系统

型号		Crysta-Plus M544	Crysta-Plus M574
测量范围	X轴	500mm(19.69")	500mm(19.69")
	Y轴	400mm(15.75")	700mm(15.75")
	Z轴	400mm(15.75")	400mm(15.75")
长度标准		反射光栅尺
分辨率		0.0005mm(.00002")
测量精度(20℃±1℃)		E=(3.5+4.5L/1000)μm,R=4.0μm(当使用TP20)
导向方式		各轴均有空气轴承
固定方式		名轴的快速空气夹钳
测量工作台	材料	花岗岩
	工作区域	638×860mm(25.12"×33.86")	638×1160mm(25.12"×45.67")
	嵌入螺纹	M8×1.25(用于固定工件)
件高度		510mm(20.08")
件重量		180kg(396lbs)
气压		0.4Mpa(4kgf/cm2)或58psi
空气消耗量		50升/分(标准状态下)或1.80CMF
尺寸	宽	1078mm(42.44")	1458mm(57.40")
	长	1082mm(42.60")	1082mm(42.60")
	高	2285mm(89.96")	2285mm(89.96")
重量(含底座)		495kg(1089lbs)	615kg(1353lbs)
