电子定位器

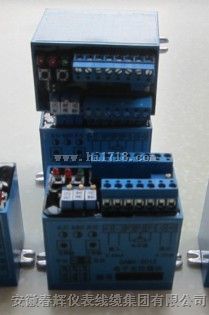

电动执行器一体化电子式模块DY-J、

电子定位器

自动控制各种风门、阀门、挡板等调节机构，无需另外配置伺服放大器，广泛应用于电子、冶金、石油、化工、轻工、建材、水处理等行业的声场过程控制系统中

主要技术性能
1、输入信号：4-20mA.DC，输入电阻：250Ω
2、基本误差：±2.5%
3、回差：≤1.5%
4、死区：≤3%
5、输出轴有效转角0-90°
6、阻尼特性输出轴振荡次数不超过“三个半”周期
7、电源电压：220V(+22V,-33V) 50Hz
8、使用环境:温度度-10～+55°,相对湿度≤85%，周围不含腐蚀性气

2、一体化结构，具有现场手动操作和自动调节转换，方便现场安装调试，简化系统设计。
3、输入信号与输出信号之间隔离，可直接与各类计算机或DCS相连。
4、具有短信号保护功能，无论是输入信号或输出信号断开时，通过设定可使执行机构处于“保持原位”“全开”“全关”三种位置状态。

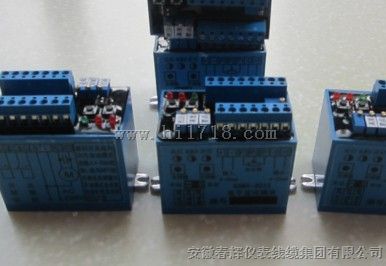

特点：

1．  输入电流4-20mADC输入阻抗250欧姆

2．  输出电流4-20mADC输出负载270欧姆

3．  内置电子刹车，防机械惰走

4．  输入断信号执行器保持原位（特殊要求开闸或关闸）

5．  无触点功率输出AC220V

调试方法

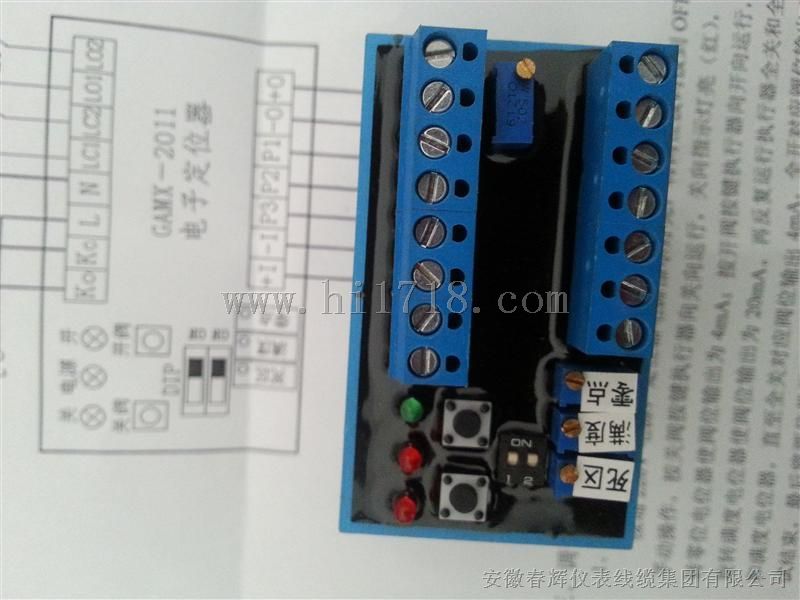

1、按电路图将定位器与执行器连接，并确认无误。

   接通220V电源，定位器电源指示灯亮，将拨码拨到OFF，转入手动操作，按关阀按键执行器向关向运行，关向指示灯亮（红），全关到位后，旋转零位电位器使阀位输出为4mA；按开阀按键执行器向开向运行，全开到位后，旋转满度电位器，直至全关对应阀位输出4mA，全开对应阀位输出20mA，手动调式结束，将拨码开关拨到自动，定位器转入自动状态，电位器跟踪输入信号，如有震荡可适当调整死区电位器。
