测速探头xs12jk

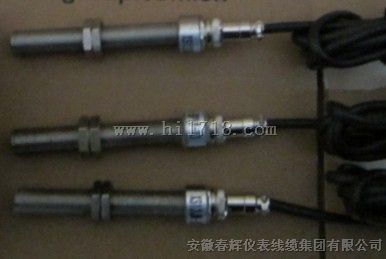

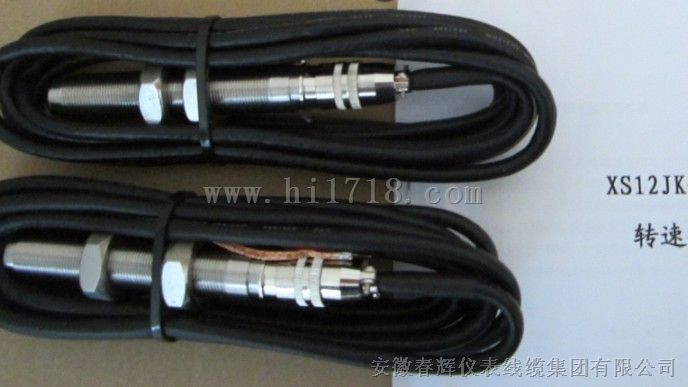

磁电转速传感器/测速探头xs12jk

能将转角位移转换成电信号供计数器计数，

非接触就能测量各种导磁材料如：齿轮、

叶轮、带孔（或槽、螺钉）圆盘（或轴）的转速及线速度。
传感器具有：体积小，结构可靠、寿命长、

不需电源和润滑油等特点。

工作原理：
转速传感器是一种对磁感应强度、磁场强度和磁通量敏感，

并能把这些信号转换成电信号的传感器。

技术参数：
XS12JK系列转速传感器的技术参数
1．直流电阻： 150Ω～200Ω
2．测速齿轮： 模数2～4（渐开线）
3．环境温度： -10～120℃
4．抗 振 动： 20g
5．安装尺寸： 螺纹M16×1

特殊要求请注明！！

技术参数

输出波形：近似正弦波（≥50R/MIN时）输出信号幅值：≥300mv

传感器铁芯与被测齿顶间隙?=0.5mm

 被测齿轮模数m≥2

转速为50r/min齿数Z=60

材料：电工钢

信号幅值大小与转速成正比，

与铁芯和齿顶间隙的大小成反比，

但不符合线性规律测量范围:(50-5000HZ)

使用时间：连续使用

工作条件：温度-20℃-60℃；

相对湿度≤85%；无腐蚀性气体。

输出形式：X12K4P四芯插头
