生产SM16(SZMB-9)磁电转速传感器

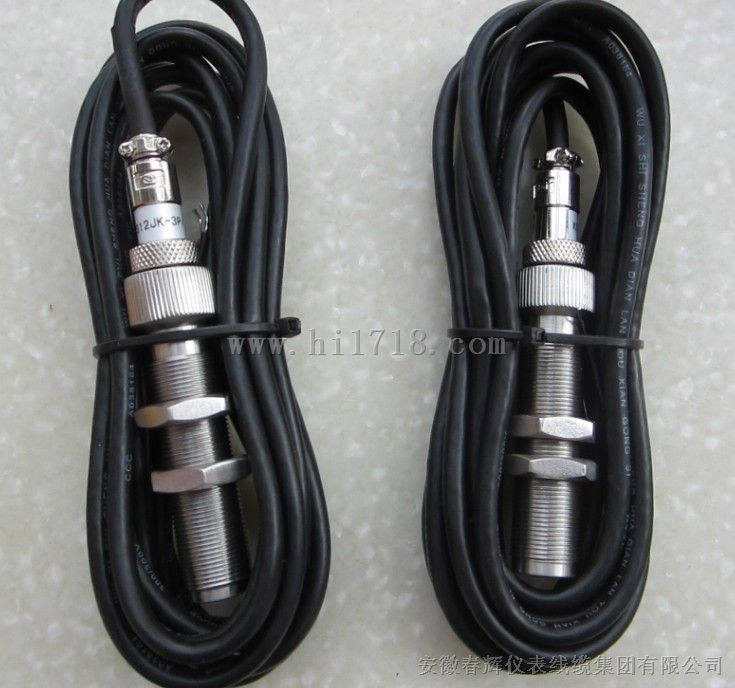

SM16(SZMB-9/T03)  转速传感器

能将转角位移转换成电信号供计数器计数，只要非接触就能测量各种导磁材料如：如齿轮、叶轮、带孔（或槽、螺钉）圆盘的转速及线速度。传感器具有：体积小、结实可靠、寿命长、不需电源和润滑油等优点，与一般二次仪表均可配用。

二、技术参数

    1、 输出波形：近似正弦波（≥50r/min时）

    2、 输出信号幅值：50r/min时≥300mV

           传感器铁芯和被测齿轮齿顶间隙　δ＝0.5mm

           被测齿轮模数　m = 2

           齿轮                Z = 60

           材料               电工钢

　　　　   信号幅值大小，与转速成正比，与铁芯和齿顶间隙的大小成反比。

    3、 测量范围：50～5000Hz

    4、 使用时间：连续使用

    5、 工作环境：温度 -20～+60?C

    6、 输出形式：X12K4P四芯插头

    7、外形尺寸：外径M16×1　总长120mm(总长可根据用户定制)

    8、重量：约100g（不计输出导线）

三、外形图：

四、使用注意事项

　　　１、安装时传感器外壳M16×1螺纹不得损伤，六角螺母旋转应自如，六角螺母并紧后，不得有松动现象。

　　　２、安装时应以被测齿轮不与传感器接触为宜。并希望能尽量减少间隙δ以提高输出信号幅值。
