CWY-DO-812503电涡流轴位移传感器
- 价 格：
- 电议
- 型 号：
- CWY-DO-812503电涡流轴位移传感器/轴振动探头前置器
- 品牌/商标：
- 本厂部
- 企业类型：
- 制造商

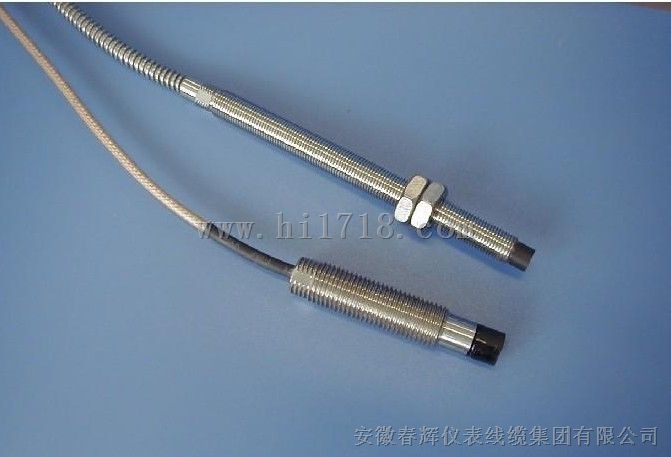

CWY-DO-812503电涡流轴位移传感器
CWY-DO-812503系列电涡流轴位移传感器由探头和前置器构成，电涡流探头内绕有线圈，
该线圈与前置器内的振荡电路构成高频振荡回路。
电涡流传感器工作时在被测金属表面产生电涡流效应，
当探头与被测金属面之间的距离变化时，
金属表面上的涡流所产生的磁场使探头与前置器所构成的振荡器的阻抗发生变化，
所以探头与被测表面距离变化可以通过探头线圈阻抗的变化来测量。
传感器型号 | CWY-DOΦ8 mm | CWY-DOΦ11 mm | CWY-DO Φ25 mm | ||
探头直径（ mm ） | 8 | 11 | 27.1 | ||
静态线性范围（ mm ） | 2 | 4 | 12.7 | ||
静态灵敏度（ V/mm ） ≤1.0% | 8 | 4 | 0.8 | ||
静态幅值线性度 | ±2.0% | ±5.0% | |||
动态幅值线性度 | ±10% | ||||
静态零值误差 | 0.5% | ||||
静态幅值稳定度 | 0.5% | ||||
动态参考灵敏度误差 | 3.0% | ||||
静态幅值重复性 | 1.0% | ||||
频率响应 | 0 ～ 5KHz(0.5dB) | ||||
系统温漂 | 0.1% | ||||
测量范围中点间隙（ mm ） ±5% | 1.8 | 3 | 9 | ||
测量范围中点电压（ V ） ±5% | -10 | -10 | -7.08 | ||
被测物材料、形状 | 金属材料 , 基准材料为 45 ＃钢，轴 , 平面 , 轴上测量盘 | ||||
轴的直径不小于（ mm ） | 80 | —— | —— | ||
测量盘直径不小于（ mm ） | 18 |
| |||
