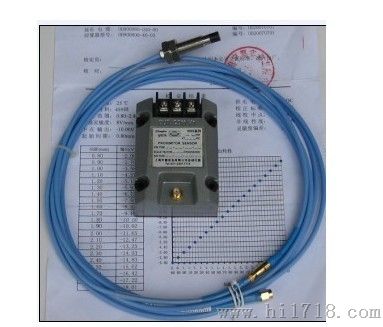

电涡流传感器CWY-DO

CWY-DO-01前置器部件

CWY－DO－01－A□□

A：前置器类型 01：Φ8mm前置器、02：Φ11mm前置器、03：Φ18mm前置器、04：Φ25mm前置器

CWY-DO-02探头部件

CWY－DO－02－A□□－B□□

A：探头规格 01：Φ8mm探头、02：Φ11mm探头、03：Φ18mm探头、04：Φ25mm探头

前置器是系统的核心部分，它包括了整个传感器系统的振荡、线性检波、滤波、线性补偿、放大等电路，与延伸电缆、探头一起构成各种规格的DWQZ型电涡流传感器。拫据配用探头的直径规格，DWQZ前置器分为Φ8ｍｍ、Φ11ｍｍ、Φ25ｍｍ三种规格，根据系统电缆总长（探头电缆长度＋延伸电缆长度），每种规格又分为5ｍ、9ｍ二种类型。



B：螺杆长度 长度自定义（以每10mm增加），例如：040＝40mm

CWY-DO-03电缆部件

CWY－DO－03－A□□－B□□

A：电缆长度 01：4m延长电缆，02：8m延长电缆，例如：01＝4m

B：铠装选择 01：铠装，02：非铠装

例：非铠装，Φ8mm，螺杆长度为40mm，延长电缆长度为4m的电涡流传感器的订货代号：

前置器CWY－D0－01－01，探头CWY－D0－02－04，电缆CWY－D0－03－01－02
