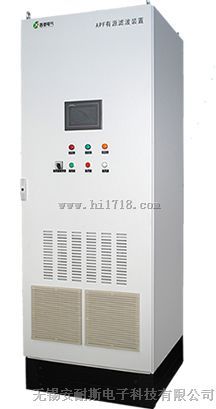

有源谐波滤波器 XC APF

基本原理

有源电力滤波器以并联方式接入电网，实时检测补偿对象的电压和电流，经指令电流运算单元计算，采用宽频脉冲调制信号变换技术驱动IGBT模块。向电网输入与电网谐波电流相位相反、大小相等的电流，两种谐波电流正好相互抵消，从而达到滤除谐波、动态补偿无功的功能，得到期望的电源电流。

技术特点
1、采用DSP+FPGA智能控制系统，确保谐波检测和补偿控制精确有效，采用了瞬时无功功率补偿理论的谐波电流检测技术，实时检测谐波电流，自动跟踪电网谐波变化，响应速度快，可同时滤除2～50次谐波，具有远程通讯接口。

2、原装进口IGBT模块，采用的第四代IGBT技术，开关损耗和通态损耗大大减小，使用寿命更长。

3、直流母线电容器：薄膜电容
?承受纹波电流大，耐压能力强；
?使用寿命长，设计寿命20年；
?具有自愈能力的安全膜技术，大大提高了安全性。

4、友好人机界面：
?7英寸中文触摸屏；
?设置运行参数；
?系统运行状态显示；
?报警显示及故障查询。
5、采用LCL拓扑结构：
?由于采用LCL拓扑结构滤波性能好，APF补偿时IGBT产生的高次谐波不会注入电网，补偿效果更好；
?适应于任何现场电网的系统阻抗，不会发生谐振，保证装置安全。

6、具备完善的保护功能，电网过压、欠压、过流、过载、过热及限流保护。
7、采用光纤通讯，即抗干扰又能确保指令快速执行。
8、补偿方式灵活，即治理谐波又补偿无功，提高功率因数；既可对谐波源进行单独补偿，又可对多个谐波源集中补偿。
