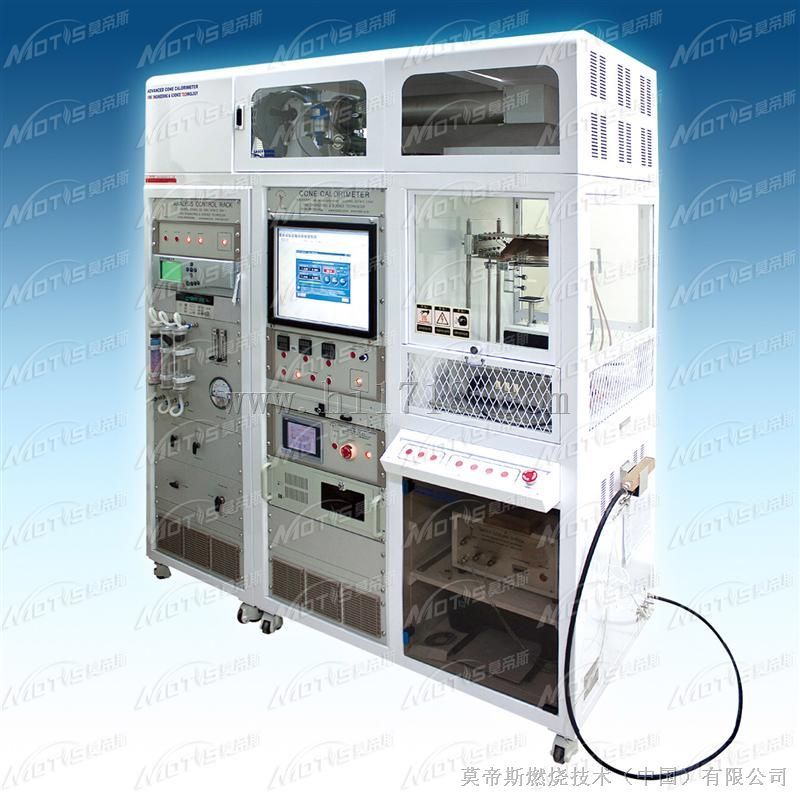

锥形量热仪

形量热仪配置：

1、集成化设计，并配备19寸分析柜，配备17寸触摸屏电脑控制，采用自动测试方式
2、自动点火方式便于测试点燃时间，屏蔽罩自动打开，10KV电火花点火自动点火
3、氦氖激光自动校准模式，可电脑完成0%及100%的校准模式
4、钢化玻璃观测窗，用以观察测试，保护测试人员可安全操作
5、英国Servomex气体分析仪，用以测量氧气、一氧化碳和二氧化碳，精度为0.02%
6、使用安捷伦3980A 采集板卡，采集及分析数据更为准确
7、质量流量计监控气体流量，便于C-FACTOR数据的计量校准
8、配备美国MEDTHERM 水冷热流计，并提供循环冷却水源
9、英国RS称重传感器，提高质量损失测试精度
10、CC 2006 DAQ测试软件，配合触摸屏电脑使用

锥形量热仪技术参数：

1、锥形量热仪采用分柜式设计方式，分析柜可移动，既可应用于锥形量热仪测试使用，也可连接大型热释放速率测试系统，符合ISO 5660、ASTM E1354、GB/T 16172 等现行国内外测试标准。
2、集成测试机体和19英寸分析柜，内嵌PC型17英寸触摸屏面板，用于整个控制和测试过程。
3、锥形加热器额定功率5000W，热输出量0～100 kW/m²，可水平或垂直放置
4、暴露试样表面的中心部位50X50mm的范围内，于中心处辐照偏差不超过±2%
5、样品盒可放置100mm x 100mm x 50mm的样品
6、样品称量范围 0～2000g；精度：0.1g
7、点火系统带有安全切断装置的高压火花发生器，自动定位
8、氧气分析 顺磁性氧气分析器，浓度范围0～25％，氧分析仪应呈线性响应，在30m in内漂移不得大于士50x10^-6OO2，T90时间小于12秒
9、无弥散红外线CO和CO2分析器 CO：0～1％；CO2：0～10％
10、烟密度分析 使用激光系统测量烟雾密度，系统由光电二极管、0.5mW氦氖激光器、主图形检波器和辅助图形检波器组成
11、排气系统由风机、集烟罩、风机的进气与排气管道及孔板流量计等所组成。排风扇 流量0～50g/s可调，精度0.1g/s
12、环形取样器应装在距集烟罩685 mm处的进气管道内,取样器上应有12个小孔以均化气流组份，小孔与气流方向相反以避免烟灰沉积。
13、排气流量应通过测量风机上方350 mm处的锐缘孔板两侧的压差来确定，锐缘孔板的内径为57mm±1mm。
14、气流的温度应由直径为1.0mm-1.6 mm封闭节点的恺装热电偶或直径为3mm的暴露节点的恺装热电偶来测量，热电偶应安装于测流孔板上方100 mm处。
15、气体取样系统包括环形取样器、取样泵、过滤器、冷阱、废气排泄、水分过滤器和co2过滤器。
16、冷阱: 0~5度，隔膜泵，流量率:33 l/min，真空度: 700 ㎜Hg，压力: 2.5 bar
17、控温仪应能在0-1000℃的范围内自动调节、控制温度，设定分辨力及控温精度均为士2度，且应带有热电偶的自动冷端补偿器。
18、应选用卡登型箔式(或热电堆式)热流计，设计量程0^100k W/m',辐射接收靶的直径为12.5 mm，表面覆有耐久的无光泽黑色涂层。辐射接收靶为水冷式。热流计的准确度为士3% ，重复性为士0.5%，附带可追溯至NIST的校准报告一份。
19、原厂配备便携式水冷却系统，当使用热流计时，用户无需外接自来水源和配备水管。
20、为了标定整个测试系统的响应，采用一个有方形开孔并且断面也为方形的黄铜管作为标定燃烧器
21、数据采集系统应能记录氧分析仪、孔板流量计、热电偶等仪器的输出。
22、配备软件操作系统，测试结果包含：热释放速率、烟道气体流速、C系数、试样点燃时间和熄灭时间、总耗氧量、总发烟量、质量损失速率、热释放总量、有效燃烧热、二氧化碳生成量及一氧化碳生成量
