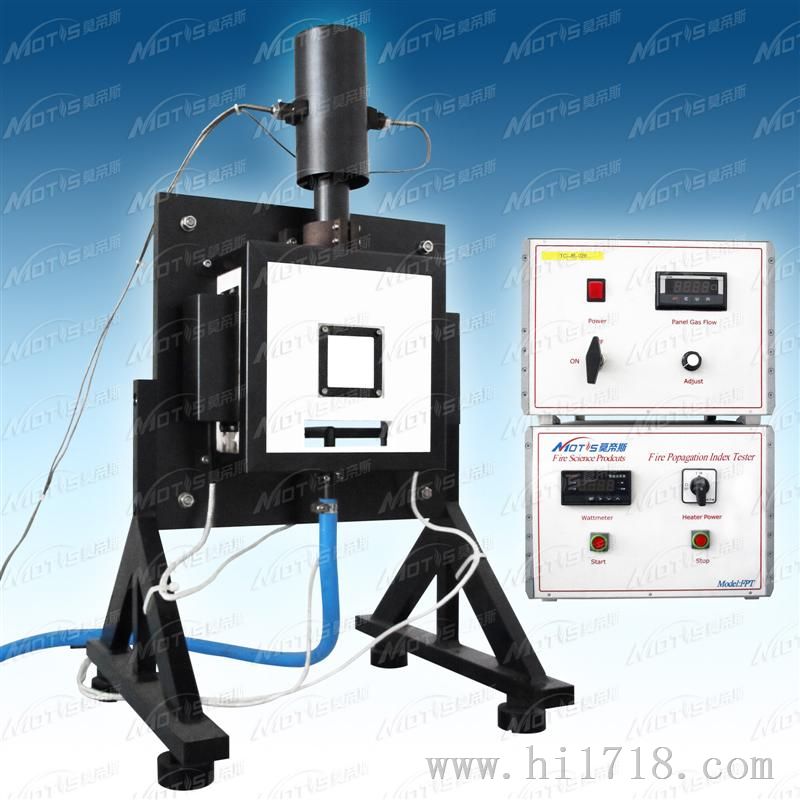

火焰蔓延指数测试仪

1、燃烧室

腔壁应由12mm 厚的石棉水泥板制成，干密度为1400 kg/m3。该硅酸钙板的要求如下：工作温度为1000度；缩水率（750度，12小时） 0.14%-1.1%；热膨胀系数为6.6 X 10^-6；热传递性能为0.49W/(m.K)。

腔内尺寸应为190mmX190mmX90m，应提供 96mmX25mm的进气槽以及带孔的 50mmX50mm 的云母窗口，以便排放燃烧的气体并便于固定烟囱和护罩。应把 200mmX40mm 的钢制挡板水平固定在窗口上燃烧室的顶部。应在燃烧室上安装四个金属杆，以便在各次测试期间，把试样支架牢固定位、安装到位。

2、试样支架

试样支架应由石棉水泥板制成，其干密度和燃烧室相同。该支架应凹陷并能容纳的试样面积为225mmX225mm，凹陷深度为12.5mm、25mm或者 50mm，取决于被测试样的厚度。

 3、衬垫

应在试样支架和燃烧室之间提供一个1mm厚的非燃性可压缩衬垫，以获得适当的密封。

 4、 烟囱和罩子

烟囱应为 190mm 长，内径 38mm，由 1.0mm厚的钢制造，应提供可拆卸的金属罩，也应由 1.0mm 厚、152mm高、内径 76mm的金属物制成，具有两个径向圆孔，安装热电偶和及其定位设备。烟囱和护罩的表面反射率应较低，总重量应保持在 530g 到 550g之间。

 5、气体燃烧器

该气体燃烧器包括一个水平的不锈钢管，壁厚1.5mm、孔径9mm，两端封闭，装有中心供气管。燃烧管应布置一行14个直径1.5mm的孔，中心距为12.5mm，这样喷气冲击就可以水平作用在燃烧箱底部上方的 25mm的试样上。 当标定板到位时,管道上的孔应距离标定板表面3^＋1_－0mm

 6、电加热元件

两个加热元件应为铅笔式电热元件，(商业电火元器件，229mm的安装中心是较为适合的)，各元件额定功率1000W，直径16mm，加热盘管长度应为190mm，节距约为每毫米一圈。应水平支撑该元件，其中心距离试样表面45mm，在燃烧室中以中心距64mm
