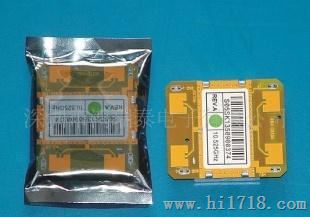

微波模块MC420

1.MC420S(自动门控专用传感器)
发射
发射频率 10.525 GHz
频率设置误差精度  5 MHz
输出功率(最小)  13dBm EIRP
工作电压 5V±0.25V
工作电流DC 5V(CW) 32mA max.
启动时间 3μSec
噪音 5 μVrms
谐波发射  ＜-10dBm
脉冲工作模式
平均电流 (频率2K，发射占空比2%) 1.8mA typ.
接收
灵敏度(10dB S/N ratio)3Hz至80Hz 带宽 -86dBm
3Hz至80Hz带宽杂波 8uV
增益 8dBi
垂直面3dB波束宽度 42度
水平面 3dB 波束宽度 85度
其他
MC420S具有超强的抗电磁干扰能力，因而在生产过程有较强的防静电特性，工作期间的稳定性表现非常良好，工作寿命长等特点。
注意:
探测范围取决于目标的反射度和大小以及信噪比
10.525GHz 下多普勒速度为31Hz/m.p.h.
模块在摄氏-30度到75度 范围工作但谐波有可能超出规范水平

2. MC420SD 探测器专用传感器

技术参数
发射
发射频率 10.525 GHz
频率设置误差精度  5 MHz
输出功率(最小)  13dBm EIRP
工作电压 5V±0.25V
工作电流DC 5V(CW) 32mA max.
启动时间 3μSec
噪音 5 μVrms
谐波发射  ＜-10dBm
脉冲工作模式
平均电流 (频率2K，发射占空比2%) 1.8mA typ.
接收
灵敏度(10dB S/N ratio)3Hz至80Hz 带宽 -86dBm
3Hz至80Hz带宽杂波 8uV
增益 8dBi
垂直面3dB波束宽度 42度
水平面 3dB 波束宽度 92度
其他
HB420SD具有超强的抗电磁干扰能力，因而在生产过程有较强的防静电特性，工作期间的稳定性表现非常良好，工作寿命长等特点。

3.MC420SC 自动灯适用微波传感器

技术参数
发射
发射频率 10.525 GHz
频率设置误差精度  5 MHz
输出功率(最小)  13dBm EIRP
工作电压 5V±0.25V
工作电流DC 5V(CW) 32mA max.
启动时间 3μSec
噪音 5 μVrms
谐波发射  ＜-10dBm
脉冲工作模式
平均电流 (频率2K，发射占空比2%) 1.8mA typ.
接收
灵敏度(10dB S/N ratio)3Hz至80Hz 带宽 -86dBm
3Hz至80Hz带宽杂波 8uV
增益 8dBi
垂直面3dB波束宽度 75度
水平面 3dB 波束宽度 82度
其他
HB420SC具有超强的抗电磁干扰能力，因而在生产过程有较强的防静电特性，工作期间的稳定性表现非常良好，工作寿命长等特点。
