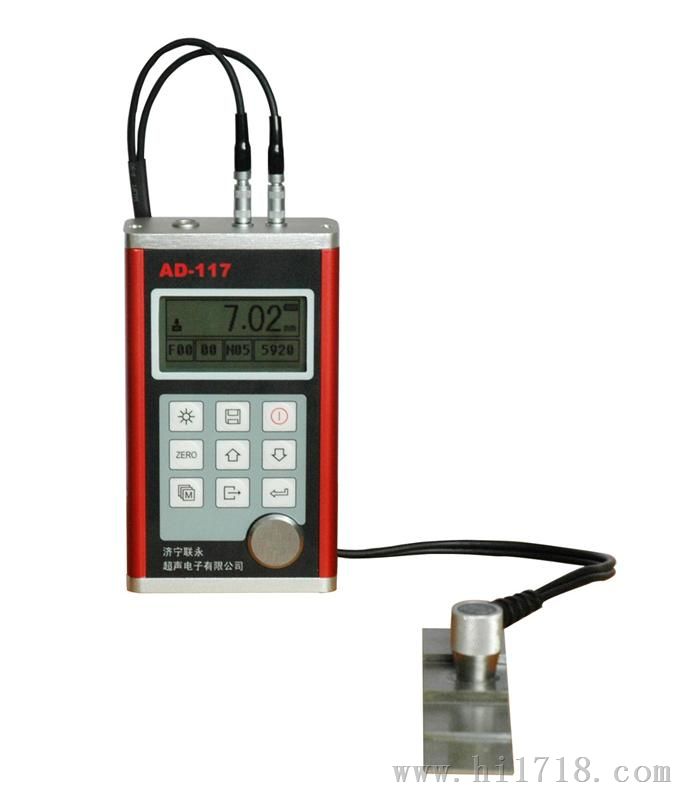

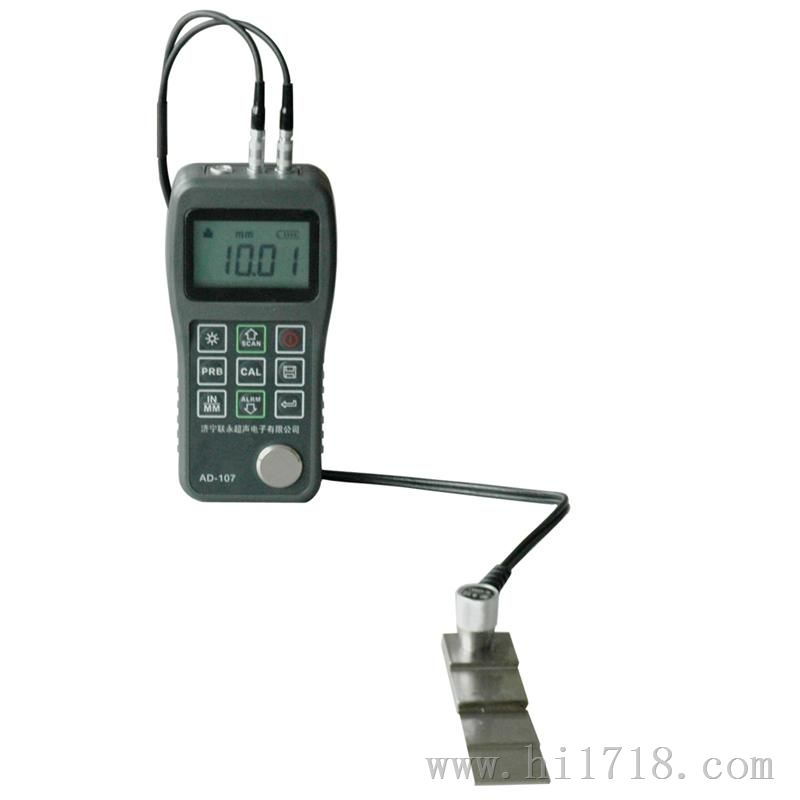

超声波测厚仪

技术参数：
测量范围：0.75-300mm(钢).
显示精度：0.01mm
测量误差：1 mm～10 mm :±0.05mm 10mm～200mm :(±0.5%H+0.1)mm
管道测量下限（钢）：Φ20mm×2.0mm
测量周期：2次/ 秒
测量频率：5MHz
声速范围：1000-9999m/s
显示：4位半数字LCD显示，带冷光源照明显示
零位调整：探头放在测厚仪试块上按键自动调零
线性校正：微处理器程序自动线性校正(即V Path 自动补偿)
报警功能：可设置限界，对限界外的测量值能自动蜂鸣报警
工作电压：3V（2节AA尺寸碱性电池串联）
关闭：连续2分钟无动作自动关闭，有开关按钮
显示内容：厚度值、耦合状态、电量状态，可显示CAL标定状态、声速
外形尺寸：132 X 76.2 mm
整机重量：345g

3、主要功能
1、适合测量金属(如钢、铸铁、铝、铜等)、塑料、陶瓷、玻璃、玻璃纤维及其他任何超声波的良导体的厚度；
2、 可配备多种不同频率、不同晶片尺寸的探头使用；
3、 具有探头零点校准、两点校准功能, 可对系统误差进行自动修正；
4、 已知厚度可以反测声速，以提高测量精度；
5、 具有单点测厚和扫描测厚两种测厚工作模式；
6、 可预先设置厚度值上、下限，超出范围自动报警；
7、 具有耦合状态提示功能；
8、 有EL背光显示，方便在光线昏暗环境中使用；
9、 有剩余电量指示功能，可实时显示电池剩余电量；
10、 具有自动休眠、自动关机等节电功能；
11、 带有RS232接口，可以方便、快捷地与PC机进行数据交换和参数设定。可以连接到微型打印机（厂家指定型号）打印测量报告。
12、 可选择配备微机软件，具有传输测量结果、测值存储管理、测值统计分析、打印测值报告等丰富功能；
13、 密封的金属外壳，小巧、便携、可靠性高，适用于恶劣的操作环境，抗振动、冲击和电磁干扰；

4、工作原理
本超声波测厚仪对厚度的测量，是由探头产生超声波脉冲透过耦合剂到达被测体，一部分超声信号被物体底面反射，探头接收由被测体底面反射的回波，精确地计算超声波的往返时间，并按下式计算厚度值，再将计算结果显示出来。

式中：

       H－测量厚度；

       v－材料声速；

       t－超声波在试件中往返一次的传播时间。
