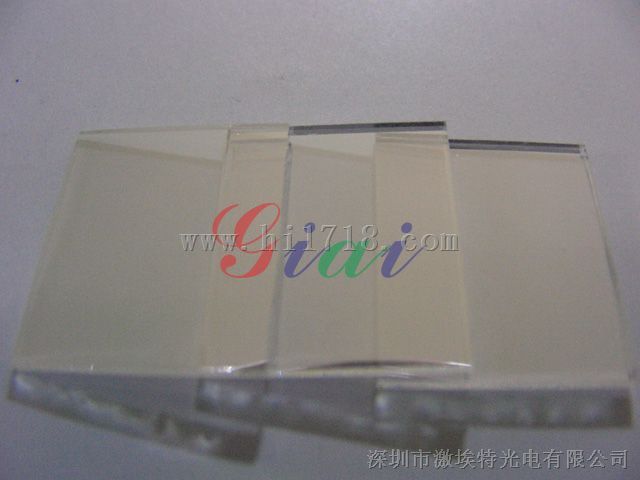

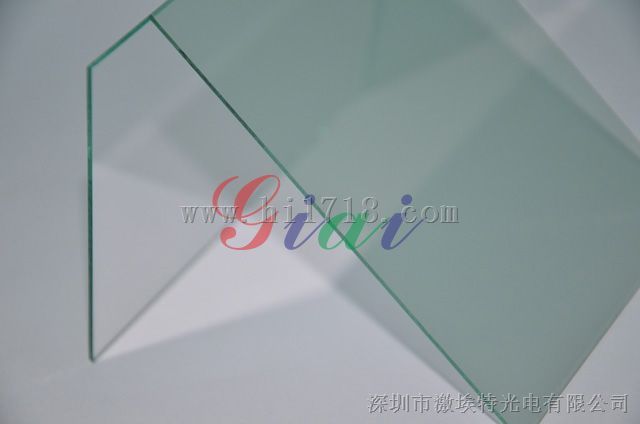

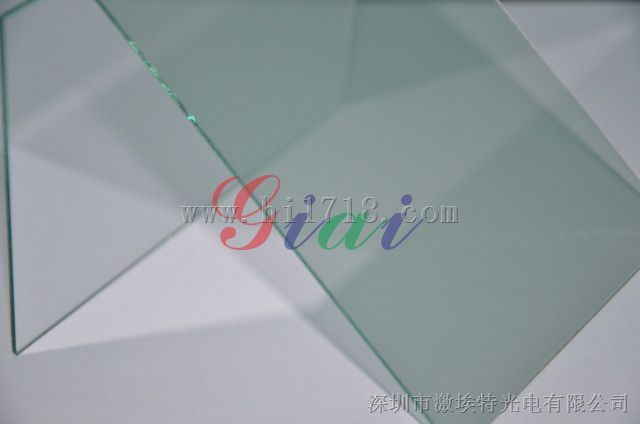

紫外分光镜

产品特点：分光镜也叫分光片,分束镜.光学镀膜厂家管这产品叫分光膜;全介质型分光片(采用确Ta2O5,SiO2材料交叉真空镀膜而成).另一种就是金属加介质分光镜也叫衰减片,因其只考虑穿透光比列,反射光不做为参考重点,一般采用铬或镍铬合金加镀介质或加镀金刚石膜以增强其牢固度和不被环境破坏影响.分光膜的反射率越高越难生产或分光值趋于最小难镀也越大.分光被使用领域: 紫外检测或生产设备,一般光学仪器,指纹生物检测仪,数码成像仪器,激光控制系统,光通信仪器.

1) 从入射角和偏振态上分类:非平偏态和需考虑P,S偏振光分光片.

2) 从玻璃材质和外形上分类: 平面分光镜和棱镜分束镜和透镜分束镜.

3) 从光源和被使用波长分类: 单波长分光和多波长(宽波长)分光

4) 从被使用波长的区域分类: 紫外分光,可见光分光,近红外分光

5) 介质分光膜的分光比列越大,分光值误差越小难镀越大.常规的分光比有:99:1,98:2,95:5,90:10,80:20,70:30,60:40,50:50

优点:

.无重影

.无鬼影

.无杂散光

.分光精度高

.切割平整

应用光源: 850nm LD激光泵浦和850nm LED红外接收器

光学指标:

材质:经特殊加工的K9玻璃或浮法玻璃

抛光:双面抛光

光洁度:20-10

分光波长:850nm (750nm~950nm)

分光比值:(透射比反射)T:R=1:1 (T:R=50%:50%),T:R=60%:40%

分光误差值: +/-1%

入射角度: 0度 或45度

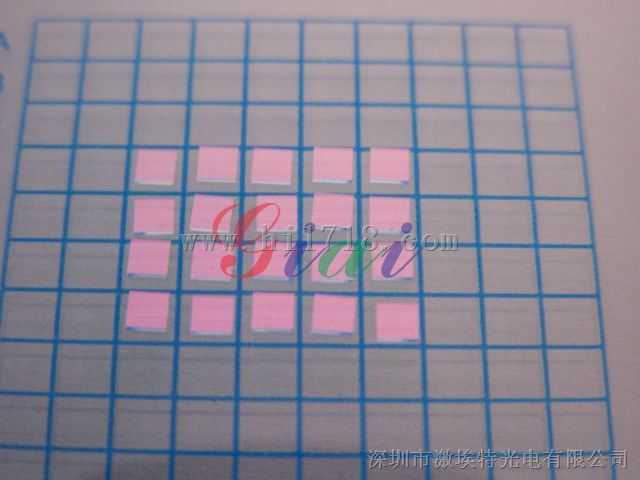

产品尺寸:2*2*0.3mm,50*50*0.7mm

分光镜用途广泛,用户需求品质也各不相同,但都追求分光比列准确,分光成像无

变形,价格品质.

应用领域:

SFP/GBIC光组件

FP/DFB激光器组件

RF激光器

CWDM激光器组件
