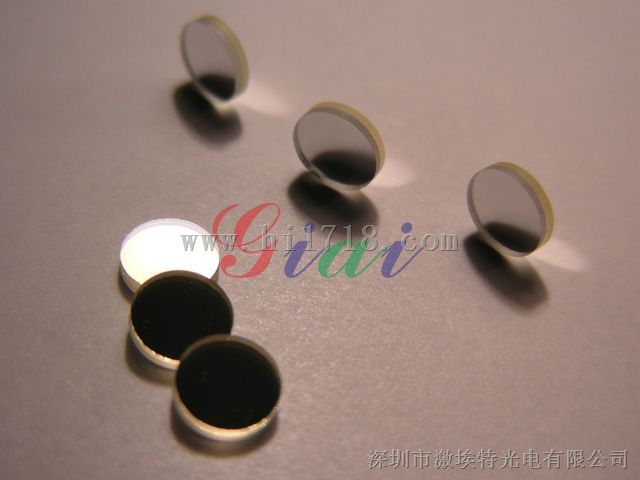

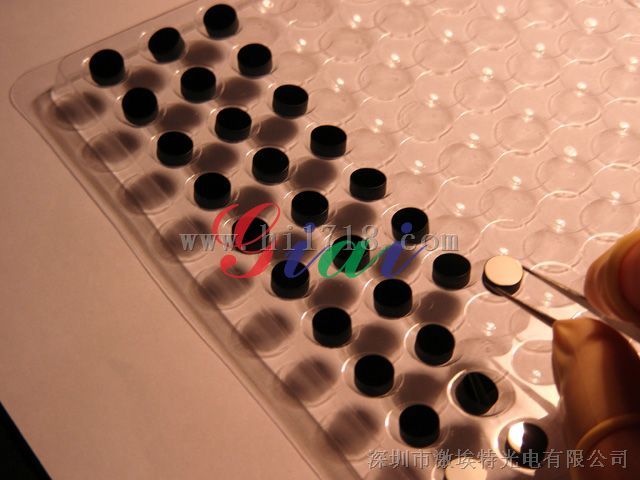

850nm带通滤光片

 优点:
   单片式不采用胶合.
   镀硬膜,使用寿命长,
   波长定位精确
   离子蒸镀,温度漂移小
   穿透率高,
   截止深度高
应用:
   红外检测仪器
   汽车安防测距摄像机
   激光夜视仪
   高速公路,野外及广场夜视摄像机
   红外油墨识别

产品型号:GI-BP850-70

材质:光学玻璃 (符合环保ROHS)
中心波长850nm±2nm
中心波长透过率>85%
峰值透过率>85%
半带宽：30nm±2nm
截止区:200nm~810nm,880nm~1200nm
截止率:T<0.01%
外观要求：  60/40

产品尺寸：
1) 11mm×14.0mm×3.0mm　　
2) 直径25.4±0.1×3.0±0.1mm
3) 8.8mm×8.2mm×2.0mm
4) 可根据客户需求定制

    我司开发各种应用于工业生产和检测设备的滤光片,可根据红外LED,红外

光源的类型进行设计和开发.在众多一直关心激埃的老客户的支持下,对这些滤光

片进行了不断的更新.激埃推出更多符合市场需求的产品.

带通滤光片的作用:
   简单的讲:
带通滤光片也叫干涉滤光片.就是消除不想要的杂光,只需要想要的光通过,例如大

米和黄豆混在一起,你把它们全倒到只通过大米的筛子,筛选下,就分清了.这

带通滤光片就是起到这个作用.
   从光谱曲线上说,可以让光从一个波长或多个波长通过,近似于长城形状(距形

脉冲)或近似于Z型的都叫带通,"z"型经常叫做长波通或短波通.
   从带的宽度来分有:窄带,宽带两种.窄带滤光片例如,半带宽20nm内的光谱通过

都叫窄带,如果你要把40nm,100nm带宽通过的也叫窄带,也不反对了.
   从光谱的长短(所处区域)有:紫外,可见光,近红外,红外,远红外带通滤光片.(

常用的叫法紫外180~400nm,可见光400~700nm,近红外700~3000nm,红外

3000nm~10um以上,光谱再长就超出我司的加工能力了,就不写了)
   至于为什么要叫带通滤光片,这就像"中国功夫"最早以前大家不知道英文怎么

写,李小龙就给他编了拼音,就有了叫法了.大家要是想了解更深,请找些光学薄膜

类书去研究下.

名词解释:
1) 中心波长(CWL):使用的波长,如光源主峰值是850nm led灯,那需求的中心波长

就是850nm
2) 透过率(T):假设光初始值为100%,通过滤光片后有所损耗了,通过评估得出只有

85%了,那就可以把这个滤光片的光学透过率只有85%,简单讲就是损失了多少,大家

都希望做所有事性损失越小越好.

3) 峰值透过率(Tp)>85%
4) 半带宽(FWHM):简单说就是透过率的1/2处所对应的波长,左右波长值相减,

例如,峰值是90%,1/2就是45%,45%所对应的左右波长是800nm和850nm,那半带

宽就是50nm
5) 截止率(Blocked): 截止区所对应的透过率.由于要想透过率达到0%,那是非常

难的事情,要知道太阳可以让地下的树变成炭,只靠这薄薄的薄膜去掩盖一切是很

难的,只能选择它透过率越小越好.就是不想要的光谱透过率越小越好.
6) 截止波段:可接受地不想要的波长最小区域.
7) 介质硬膜(hard coating): 氧化物材料镀制(如Ta2O5,SiO2等)子
8) 软膜: 除氧化物材料外,如氟化物(MgF2),硫化物,常用的金,银,铝之类.
9) 增透膜(AR): 减反射膜,增加光的穿性,使光能量最有效的利用.
10) BBAR:背面宽带增透膜
11) 高反(HR):光通过某波长被返回或反射走较多,如平时用的镜子.
12) 高透(HT):光通过某波长损失较少,如平时用的玻璃窗.就属于可见光高透.
