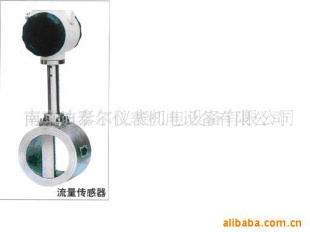

涡街流量传感器LUGB

智能压电式/电容式涡街流量计

部分：概述• 产品的种类和适用范围

•  LUGB 系列满管型压电式涡街流量仪表 •  LUGB 系列插入型压电式涡街流量仪表 •  LUGE 系列满管型电容式涡街流量仪表 •  LUGE 系列插入型电容式涡街流量仪表 •  LUGB/E 系列电池供电型涡街流量仪表 •  潜水型 / 分体型涡街流量仪表（协议订货） •  多功能曲线纪录积算仪，带 P/T 补偿功能、中文液晶显示 •  智能流量积算仪，数码管显示 LUGB/E 型涡街流量仪表广泛适用于石油 、 化工 、冶金、 热力 、 纺织 、 造纸等行业对过热蒸汽、饱和蒸汽、压缩空气和一般气体 ( 氧气、氮气氢气、天然气、煤气等 ) 、水和液体（如：水、汽油、酒精、苯类等）的计量和控制 .

• 工作原理

在流体中设置非流线型旋涡发生体（阻流体），则从旋涡发生体两侧交替地产生两列有规则的旋涡，这种旋涡称为卡曼涡街，如图 ( 一 ) 所示。

图 ( 一 )

旋涡列在旋涡发生体下游非对称地排列。设旋涡的发生频率为 f ，被测介质来流的平均速度为 V ，旋涡发生体迎流面宽度为 d ，表体通径为 D ，根据卡曼涡街原理，有如下关系式 :

f=StV/d 公式 (1)

式中：

f －发生体一侧产生的卡门旋涡频率

St －斯特罗哈尔数（无量纲数）

V －流体的平均流速

d －旋涡发生体的宽度

由此可见，通过测量卡门涡街分离频率便可算出瞬时流量。其中 , 斯特罗哈尔数（ St ）是无因次未知数，

图（二）表示斯特罗哈尔数（ St ）与雷诺数（ Re ）的关系。

概 述

图（二）

在曲线表中 St ＝ 0.17 的平直部分，漩涡的释放频率与流速成正比 , 即为涡街流量传感器测量范围度。只要检测出频率 f 就可以求得管内流体的流速，由流速 V 求出体积流量。所测得的脉冲数与体积量之比，称为仪表常数（ K ），见式（ 2 ）

K ＝ N/Q （ 1/m 3） 公式（ 2 ）

式中： K ＝仪表常数（ 1/m3 ）。

N ＝脉冲个数

Q ＝体积流量（ m3 ）

• 主要技术指标表 ( 一 )

第二部分 : 仪表口径的确定和安装设计

仪表选型是仪表应用中非常重用的工作 , 仪表选型的正确与否将直接影响到仪表是否能够正常运行 . 因此用户和设计单位在选用本公司产品时 , 请仔细阅读本节资料 , 认真核对 流体的工艺参数 并 随时可与我公司的销售或技术支持部门联系，以确保选型正确。

仪表口径的选择，根据流量范围来确定。不同口径涡街流量仪表的测量范围是不一样的。即使同一口径流量表，用于不同介质时，它的测量范围也是不一样的。实际可测的流量范围需要通过计算确定。

( 一 ) 参比条件下空气及水的流量范围，见表（二）， 参比条件如下：

1 ．气体： 常温常压空气， t= 20℃ ， P=0.1MPa （绝压）， ρ= 1.205 kg /m 3 ， υ=15×10 -6 m 2 /s 。

2 ．液体： 常温水， t= 20℃ ， ρ= 998.2kg /m 3 ， υ=1.006×10 -6 m 2 /s 。

（二）确定流量范围和仪表口径的基本步骤：

1 ． 明确以下工作参数。

（ 1 ）被测介质的名称、组份

（ 2 ）工作状态的最小、常用、流量

（ 3 ）介质的、常用、压力和温度

（ 4 ）工作状态下介质的粘度

2 ． 涡街流量仪表测量的是介质的工作状态体积流量，因此应先根据工艺参数求出介质的工作状态体积流量 , 相关公式如下：

（ 1 ）已知气体标准状态体积流量，可通过以下公

式求出工况体积流量
