大棚梯度气候环境观测站BLJW-6

农业田间大棚梯度气候环境观测站BLJW-6

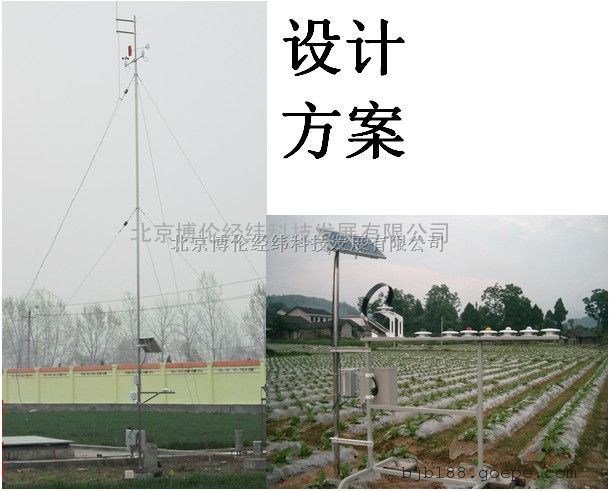

使用方便，测量精度高，集成多项气象要素的可移动观测系统。该系统采用新型一体化结构设计，做工精良，可采集温度、湿度、风向、风速、太阳辐射、雨量、气压、光照度、土壤温度、土壤湿度、露点多项信息并做公告和趋势分析，该系统分有线站和无线站两种形式，配合软件更可等以实现网络远程数据传输和网络实时气象状况监测，是一款性价比突出的小型自动气象站。
 　　
 传感器介绍
 数字风速（风向）传感器BL-FX/BL-FS
     高动态性能测风传感器有风速传感器、风向传感器和传感器支架组成。风杯和风向标尾翼板用轻质高强度非金属材料制造。它的动态性能好、线性精度高、灵敏度高、测量范围宽、互换性好、抗风强度大，电路抗雷电干扰能力强，寿命长、工作可靠。其性能达到了世界气象组织（WMO）对测风传感器的建议要求。
 　　　适用于气象、军事、航空、海港、环保、工业、农林、交通等部门测量水平风参量的需要。

     风速 起动风速 ≤0.3m/s
   测量范围 0～99m/s
   精确度 ±(0.3+0.03V)m/s
   分辨率 0.1m/s
   输出信号形式 脉冲(频率)
   工作电压 DC5V
   重量 0.75kg
风速传感器的感应元件为三杯式风杯组件，信号变换电路为光电转换电路。在水平风力驱动下风杯组旋转，通过主轴带动磁棒盘旋转，其上的数十只光电管通过旋转码盘感应除脉冲信号，其频率随风速的增大而线性增加。
 计算公式为：V=0.05F
   V:风速，单位：m/s
   F：脉冲频率，单位：赫兹。
     风向传感器的感应元件为前端装有辅助标板的单板式风向标。角度变换采用的是七位格雷码光电码盘。当风向标随风旋转时，通过主轴带动码盘旋转，每转动2.8125o，位于码盘上下两则的七组发光与接收光电组件就会产生一组新的七位并行格雷码，经整形、倒相后输出。
   环境温度 -40～+60℃
   环境湿度 100%RH
      风向       起动风速 ≤0.3m/s
   测量范围 0～360°
   精确度 ±3°
   分辨率 2.8125°
   输出信号形式 七位格雷码(或电位器)
   工作电压 DC5V(或12V)
   工作环境温度 -40～+80℃
   工作环境湿度 100%RH
温湿度传感器BL-WS
　　　温湿度传感器、变送一体化设计。采用专用温湿度传感器补偿电路和线性化处理电路。温湿度传感器性能可靠，使用寿命长，响应速度快。
 　　　采用高精度专用铂电阻作为感湿组件，配备先进的硬件电路和温度补偿处理技术，达到了整体良好的线性和较高的准确度，并且采用感湿探头和变送电路分体处理。外配防辐射通风罩，有效的阻止了外界环境对传感器采集精度的影响。
 　　　
 温度 铂电阻 pt100
   测量范围 -40～+120℃
   准确度 优于±0.5℃（0～+50℃）
 湿度            有效测量范围 0～100%
   长期稳定性 典型值0.5%RH/年
  准确度 ±2%（20～+100%RH,20℃）
±3%（0~20%RH,20℃）
 气压传感器BL-QY
　　　气压是作用在单位面积上的大气压力，即等于单位面积上向上延伸到大气上界的垂直空气柱的重量。气象上使用的所有气压表的刻度均应以hPa分度。在标准条件下，760mmHg的气压等于1032.25hPa。

 测量范围 450hp～1100hp
  供电电源 5VDC±1V或1.5mA±0.2mA
  工作温度 -40～+45℃
  准确度等级 ±0.3hp
  响应时间 1mS
  信号输出 标准RS232接口，广播式发送
 输出内容 大气压力，海拔高度。
 传感器的原理 大气压作用于覆盖有抽空的小盒的敏感元件上，通过它电阻受到压缩或拉伸应力的作用，由于压电效应，电阻值的变化与大气压成正比。

光照度传感器BL-GZ
　　　光照度传感器采用对弱光也有较高灵敏度的硅兰光伏探测器作为传感器；具有测量范围宽、线形度好、防水性能好、使用方便、便于安装、传输距离远等特点，适用于各种场所。尤其适用于农业大棚、城市照明等场所。光照传感器可以测量以lux为单位的照明光（1尺烛光=10.764lux）,该光照是肉眼可以看到的。
 测量范围 200～200000Lux
  光谱范围 400—700（nm）可见光
 电源电压 24VDC（12VDC～30VDC）
 输出信号 4～20mA或 0～5V
  测量误差 小于±7%
  工作环境温湿度 0～40℃、0～70%RH
  储存环境温湿度 -10～+50℃，0～80%RH
  大气压力 80～110KPa
雨量传感器BL-YL
　　 降水是指从天空降落到地面上的液态或固态(经融化后)的水。降水量是指某一时段内的未经蒸发、渗透、流失的降水，在水平面上积累的深度，以毫米（mm）为单位，取一位小数。气象部门观测每分钟、时、日降水量，并存储每分钟降水量资料。雨量传感器（翻斗式）适用气象台（站）、水文站、环保、农、林业等有关部门用以测量降雨量，并将降雨量
 转换为可以进行计量的物理信号。
 盛水口径 Φ200mm
  分辨率 0.2mm
  降雨强度 0～4mm/min
  精确度 ±4%
  遥测距离 二芯电缆100m(选配)

结构 主要由储水器、上翻斗、汇集漏斗、计量翻斗和干簧管等组成

工作原理 储水器收集的降水通过漏斗进入上翻斗，当计量翻斗储受的降水量为0.2mm时，计量翻斗把降水倾倒到计数翻斗，使计数翻斗翻转一次。计数翻斗在翻转时，与它相关的磁钢对干簧管扫描一次。干簧管因磁化而瞬间闭合一次。这样，降水量每次达到0.2mm时，就送出去一个开关信号。

 土壤温度传感器BL-TW
　　　采用精密铂电阻作为感应部件，感应部件位于杆头部。可用来精确测量土壤温度，传感器的精度和稳定性依赖于Pt-100型铂电阻元件的特性及精度级别。通过地温变送器接入自动气象站测量地表、浅层、深层地温。
 精度 PTWD-2A 为±0.1℃，PTWD-3A为±0.2℃（选则）
 灵敏度 0.385Ω/℃
  测量范围 -40℃- +150℃
  结构 ￠4*30mm
  电缆长度 20米（标准）
 特性 防腐、防水，全密封、不锈钢结构。配DL-2电流变送器输出4～20mA。
 土壤湿度（水分）传感器BL-TS
　　　水分是决定土壤介电常数的主要因素。测量土壤的介电常数，能直接稳定地反应各种土壤的真实水分含量。土壤水分传感器可测量土壤水分的体积百分比，与土壤本身的机理无关，是目前国际上的土壤水分测量方法。土壤水分传感器是一款高精度、高灵敏度的测量土壤水分的传感器。

 量 程 0～100%（m3/m3）
 精 度 0～50%（m3/m3）范围内为±2%（m3/m3）
 测量区域 90%的影响在围绕中央探针的直径3cm、长为6cm的圆柱体内
 稳定时间 通电后约1秒
 响应时间 响应在1秒内进入稳态过程
 工作电压 电流输出为12V—24V DC,电压输出为5V DC
  工作电流 50～70mA，典型值50 mA
  输出信号 电流输出为4～20mA标准电流环,电压输出为0~2.5V DC
  密封材料 ABS工程塑料
 探针材料 不锈钢或铜
 电缆长度 标准长度5m
  遥测距离 小于1000米
 紫外辐射表BL-ZW

     UV系列紫外辐射表是一种测量UVA、UVB和UVAB波长太阳紫外辐射的精密仪器。广泛应用于曝晒引起红斑剂量、紫外光波对植物的影响分析和气象台站太阳紫外线观测与预报以及环境、建筑、材料老化、大气污染、医疗等方面紫外线的研究。

  光谱响应 UVA（320～400nm）   UVB（280～320nm） UVAB（280～400nm）
 余弦响应 ±5%（太阳高度角30°
  工作温度 -60℃～+80℃
  响应时间 ≤1s
  灵敏度 <100μV/W.m-2
  内阻 <1kΩ
 稳定性 ±2%（一年内灵敏度变化率）
 精确度 ＜5％
 供电电压 DC 12V
  信号输出 0～20mV
  测量范围 0～2000W/m2
  温度特性 土2％(-25℃～45℃)
  传输距离 ＜200m
  重量 1.9kg
蒸发传感器BL-ZF
    水由液态或固态转变成汽态，逸入大气中的过程称为蒸发。观测一定面积的水面在一段时间间隔内因蒸发减少的水层深度来确定蒸发量大小，单位为毫米。
  水面蒸发传感器是用于测量液面蒸发量的仪器,适用于农业、林业、气象、科
 研等有关部门，其工作原理采用高精度的称重原理测得蒸发皿内液体重量，再计算出液面高度。因此在多种环境下均可使用，如液体或结冰均可测量，解决了使用超声波原理测量液面高度时出现的弊病（1、结冰时测量不准，2、没有水时容易损坏传感器，3、精度低）。
 口径 ￠200mm
  精度 ±1%
  测量范围 0-100mm
  环境温度 -40℃～+60℃
  信号输出 D
